[Retrogaming Room] GameCube

Une des consoles phares de mon adolescence, le GameCube est un petit bijou avec une manette excellente que j’utilise toujours aujourd’hui sur Smash, une ludothèque blindée de super jeux et un look d’enfer. Un indispensable de la salle rétro et un challenge à relever pour intégrer la machine dans mon setup NTSC.

GameCube + GameBoy Player
Mon GameCube PAL et son Game Boy Player, il aura tourné quelques heures !

Pendant la sixième génération nous étions en pleine transition vers la HD avec l’EDTV, et la généralisation des nouveaux formats vidéo comme le 480p ou le 16:9 ont considérablement complexifié la gestion de la sortie vidéo sur les consoles, variant selon les modèles et les jeux. Un vrai défi pour exploiter au mieux ses capacités dans un environnement analogique. Heureusement pour relever tous les défis à priori impossibles la communauté homebrew est au rendez-vous, on va en parler dans ce post.

F Zero GX GameCube 480p
Avec son mode d’affichage en 480p, le support du 16:9 et sa 3D qui défile à toute vitesse en 60 FPS, F-Zero GX est une belle démonstration des capacités du GameCube. Certainement le jeu le plus impressionnant de la machine.

Le GameCube est aussi un support idéal pour jouer sur grand écran à ses jeux Game Boy et Game Boy Advance, grâce au Game Boy Player, c’est aussi une facette que j’ai explorée afin d’avoir un rendu extra sur mon CRT.

Voici donc un article qui décrit comment j’ai intégré cette console dans mon setup, ça n’était pas la plus simple donc accrochez vous, y’a du boulot !

Le 480p, la Haute Définition de l’époque sur consoles

À l’époque de la commercialisation de la console nous avions pour la plupart des TVs CRT avec une capacité d’affichage de 15 kHz soit 240p/480i. Les plus soucieux de la qualité d’image investissaient dans ces fameux « câbles RGB » qui étaient en fait des câbles SCART portant un signal RGB avec un rendu correct en RGB 480i 60 Hz. Les jeux qui disposaient d’un menu au démarrage pouvaient basculer l’affichage en PAL60.

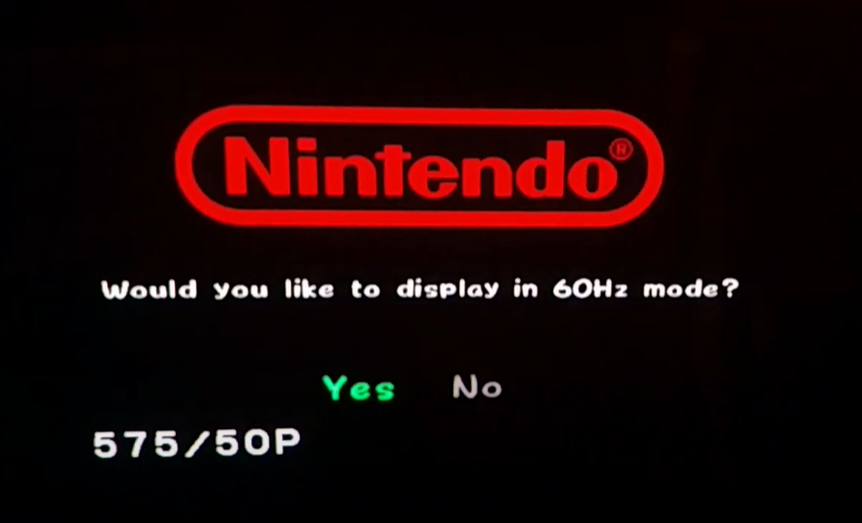

PAL 60 Hz mode GameCube
Typiquement le genre de menu au démarrage d’un jeu qui propose le PAL60 sur les consoles PAL. Ici Super Mario Sunshine.

Concernant le GameCube, la Dreamcast ou la PS2 au final dans nos contrées peu de gens ont connu ce que nos consoles avaient vraiment dans le ventre à savoir envoyer du 480p potentiellement en 16:9. Les premières TVs grand public LCD « HD Ready » ont fait leur apparition un peu plus tard à l’époque de la Wii et l’utilisation des câble component finit par se démocratiser sur les consoles et lecteurs DVD, juste avant la révolution HDMI.

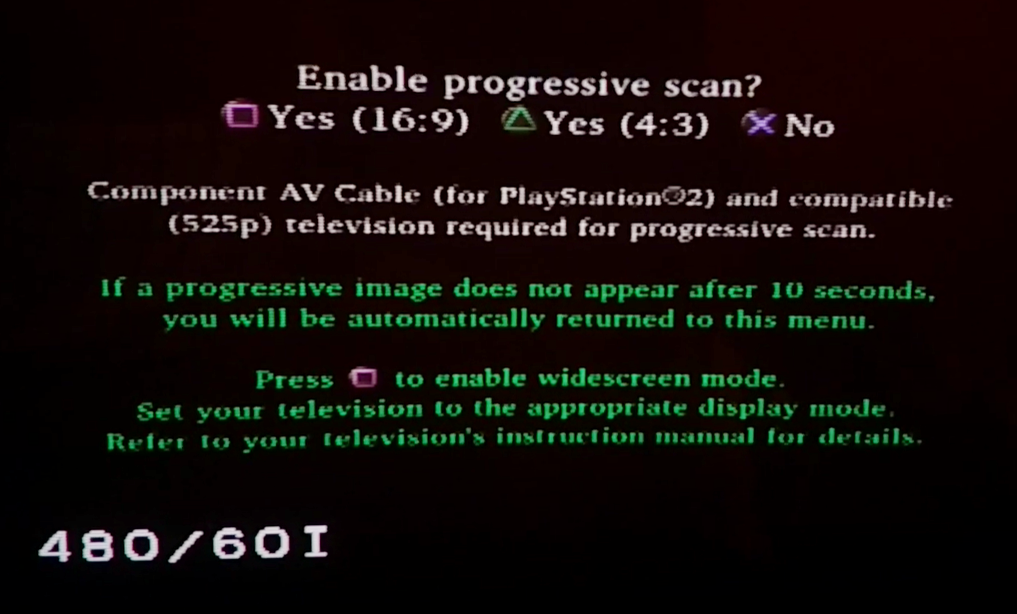

Valkyrie Profile 2 480p menu
Le menu de sélection d’affichage pour Valkyrie Profile 2 NTSC-US sur PS2, accessible via une combinaison de boutons au démarrage. Le mode « progressive scan » correspond au 480p, il est proposé ici en 4:3 ou 16:9.

Pour accéder à ces modes d’affichage, d’une part il est nécessaire d’avoir un moniteur capable de gérer cette définition mais il faut aussi une connectique non limitée à 15 kHz. SEGA avait opté pour le DE-9 avec les « VGA-Box » et chez Sony et Nintendo ils sont passé au component.

En ce qui concerne le moniteur, je pense que c’est bon. Maintenant il faut un câble…

Le câble component

Les GameCube de première génération révision DOL-001, contrairement au modèles DOL-101 qui sont arrivés plus tard sur le marché, sont équipés d’un port « DIGITAL AV OUT » prévu pour une sortie vidéo numérique. Ils avaient déjà bien anticipé pour la suite !

Seulement pour pouvoir exploiter ce signal vidéo de qualité supérieure à l’époque de l’EDTV, Nintendo a commercialisé un câble component, disponible à la commande par correspondance uniquement. À l’intérieur de la prise propriétaire se trouve une puce capable de convertir le signal numérique en signal analogique YPBPR 480p. L’intention initiale étant probablement de produire des câbles à destination des écrans numérique par la suite, comme du HDMI par exemple, ce câble component faisant office de transition.

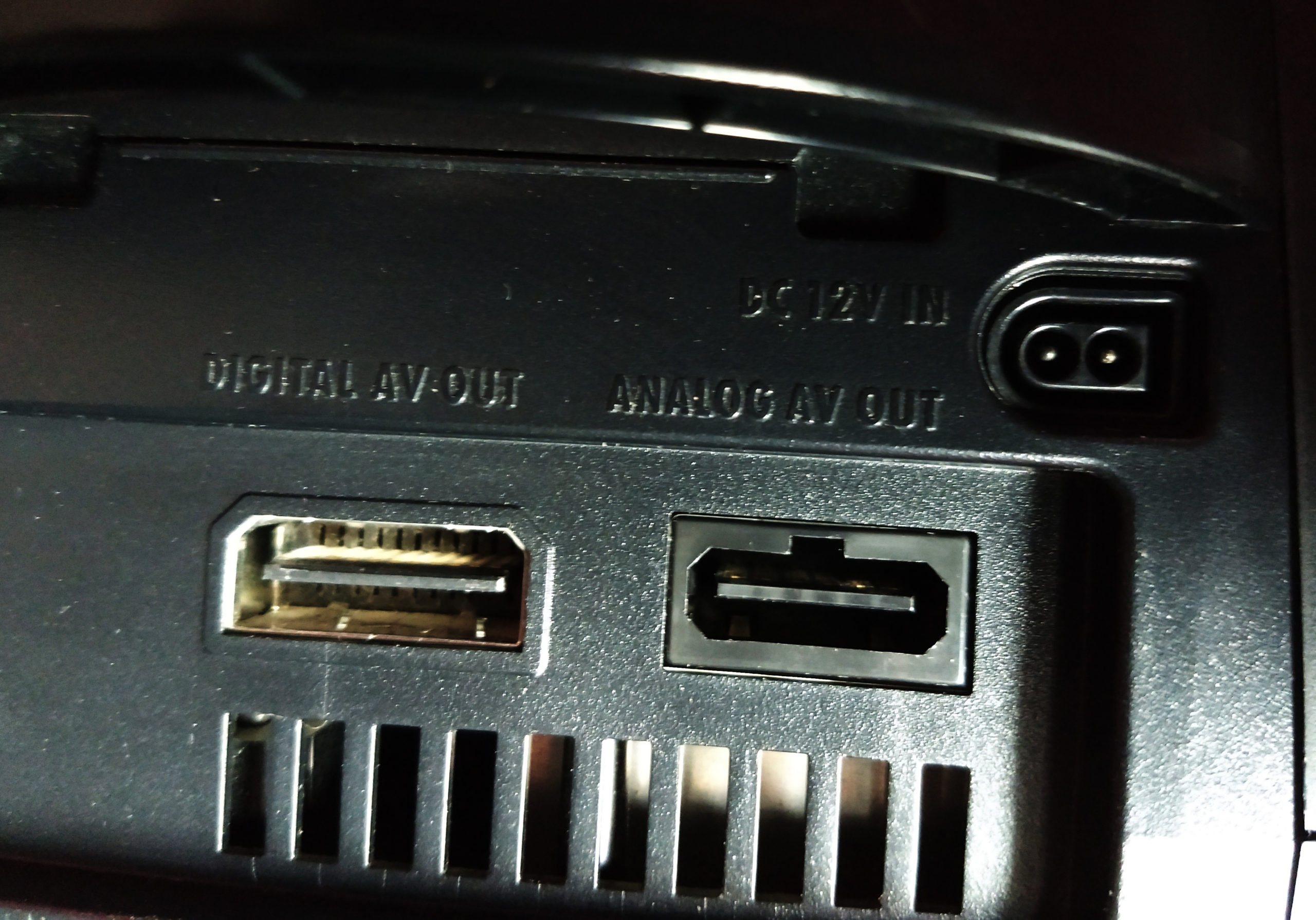

GameCube Digitab AV OUT DOL-001
Les deux sorties vidéo du modèle 1 de NGC. Je pense qu’à peu près personne se savait à quoi ça servait.

L’idée a été abandonnée en cours de route et dès la seconde révision de la console la sortie numérique a été retirée de la console ; La Wii qui reprenait grosso-modo la même carte mère que le GameCube fut révisée pour produire directement un signal analogique de moindre qualité pour sa sortie vidéo component et permettre l’utilisation de câbles component standard.

La conséquence de cette histoire est que le câble component de GameCube est une rareté très recherchée car en faible quantité sur le marché et très difficile à reproduire à cause de la puce intégrée. C’est au final le seul moyen d’exploiter la capacité 480p de la console !

Certains ont toutefois réussi à produire des câbles à peu près similaires disponibles en quantité limitée grâce à l’intégration d’une puce FPGA basé sur le projet GC Video.

GameCube component cable D-Terminal adapter
Ici la version japonaise D-Terminal du câble, avec un simple convertisseur D-Terminal vers component.

Il est à noter que ce câble transite la vidéo mais ne transite pas l’audio ! Donc si comme moi vous aviez un câble SCART « RGB » correct et que vous gardiez quand même vos anciens câbles composite pourris au cas où et bien c’était la bonne chose à faire :

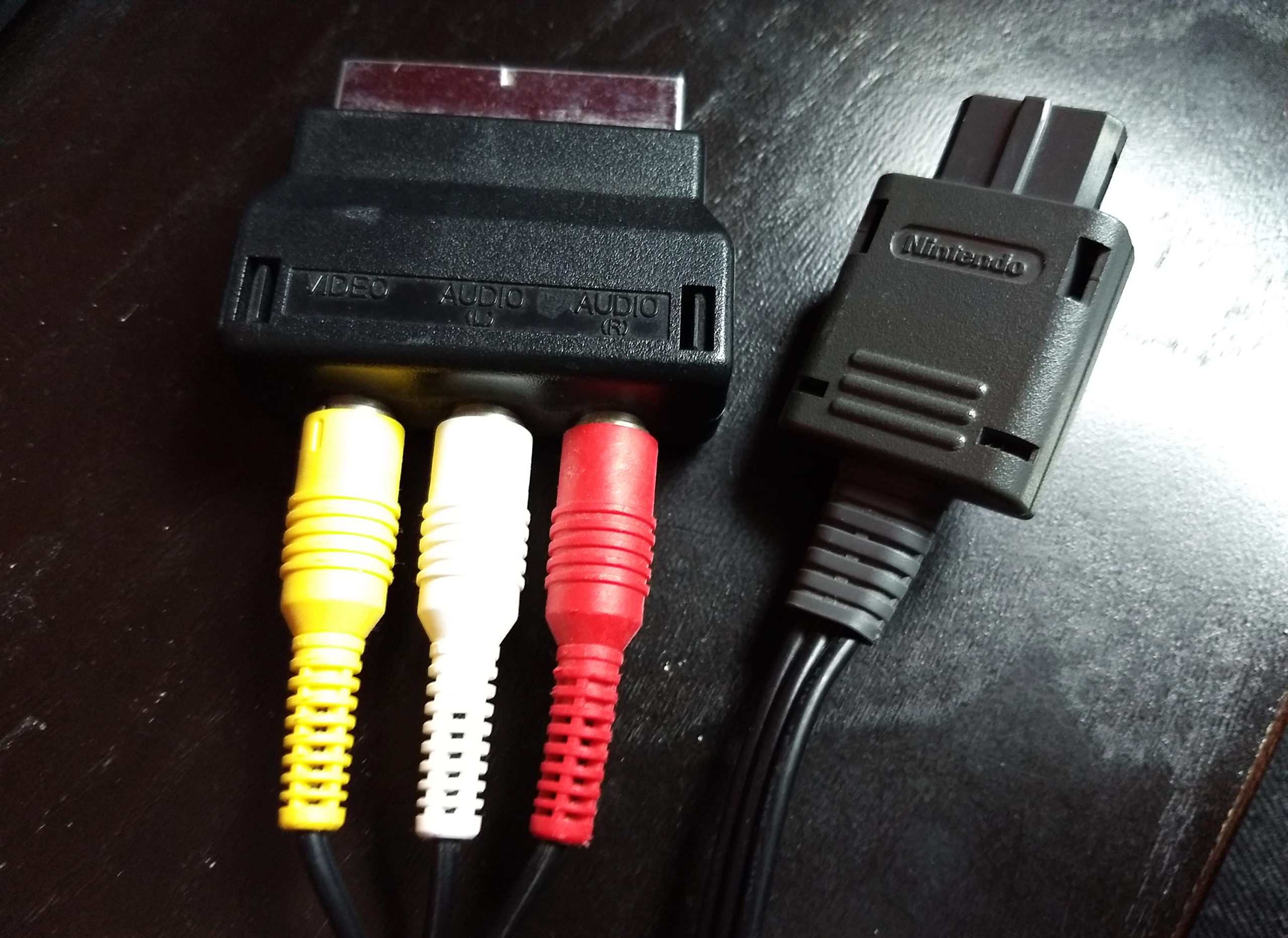

GameCube composite SCART adapter
OK vous avez le droit de ressortir cette saloperie mais le câble jaune n’y touchez pas svp, ça n’est pas hygiénique !

En effet pour acheminer l’audio vers votre équipement il est nécessaire d’extraire l’audio depuis l’autre sortie analogique, par exemple en utilisant le triplet de câbles RCA composite + adaptateur SCART fourni avec la console. Donc le câble component dans la prise DIGITAL AV OUT et le triplet RCA dans ANALOG AV OUT.

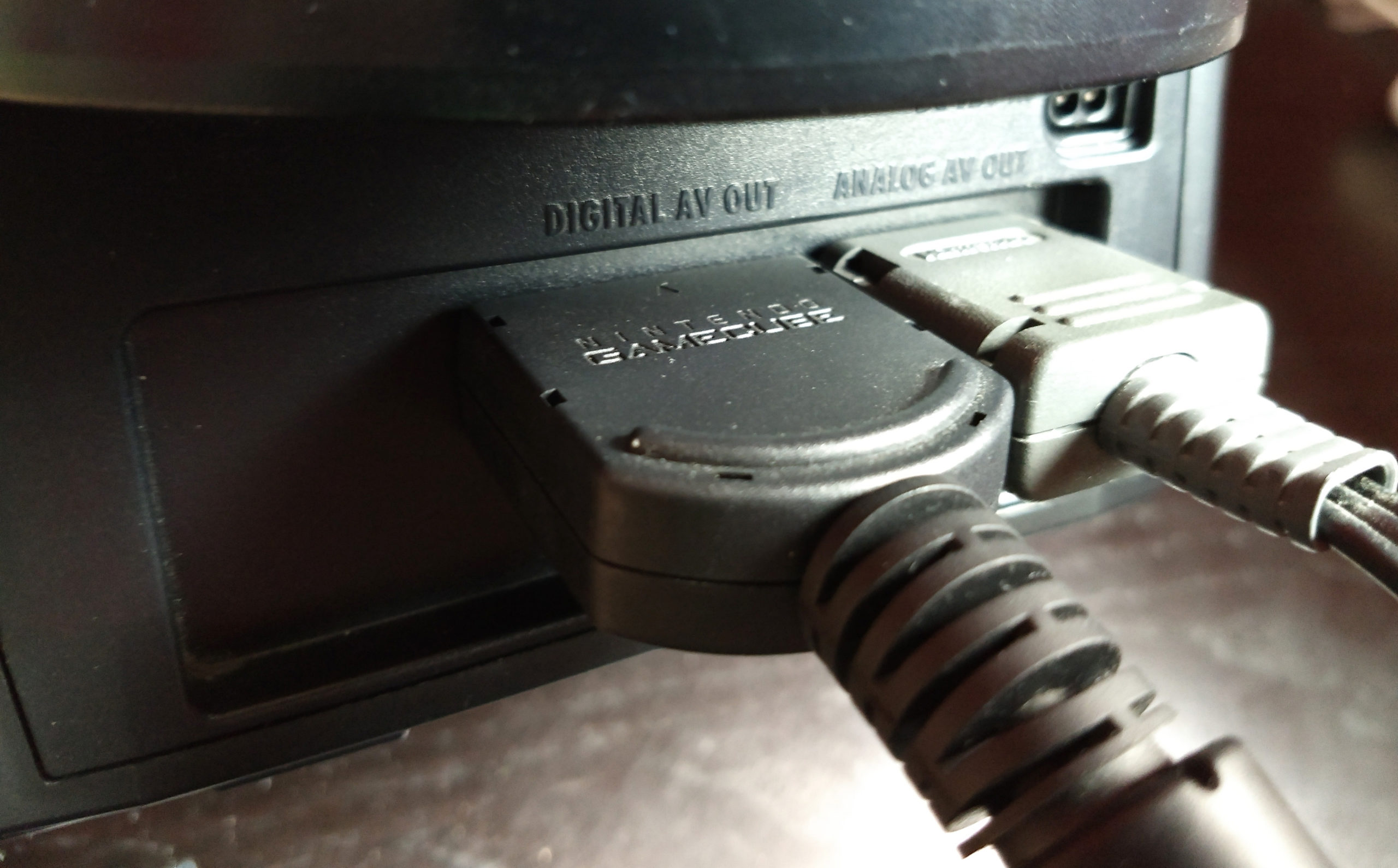

GameCube component cable inputs

Au final en rassemblant les deux vous obtenez un vrai câble component YPbPr avec audio stéréo.

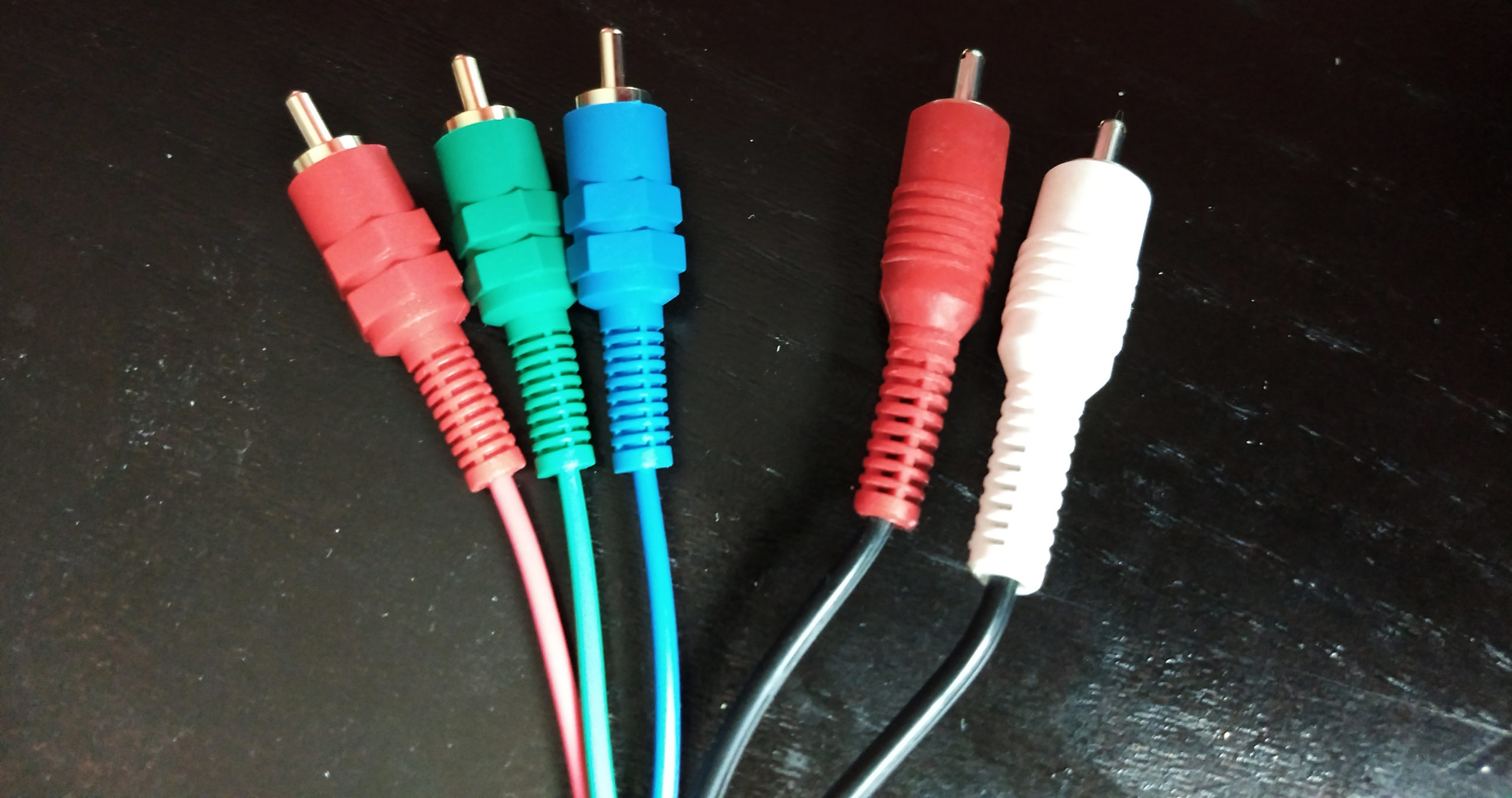

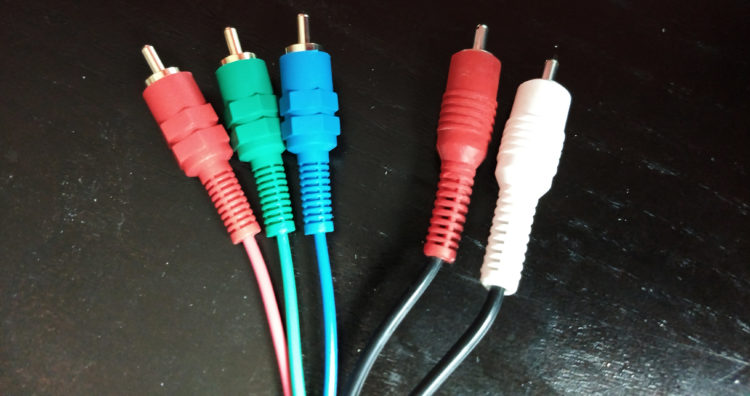

GameCube component cable RCA

Et vous pouvez brancher le tout dans vos moniteurs, baies Extron, gcompsw ou autres OSSC.

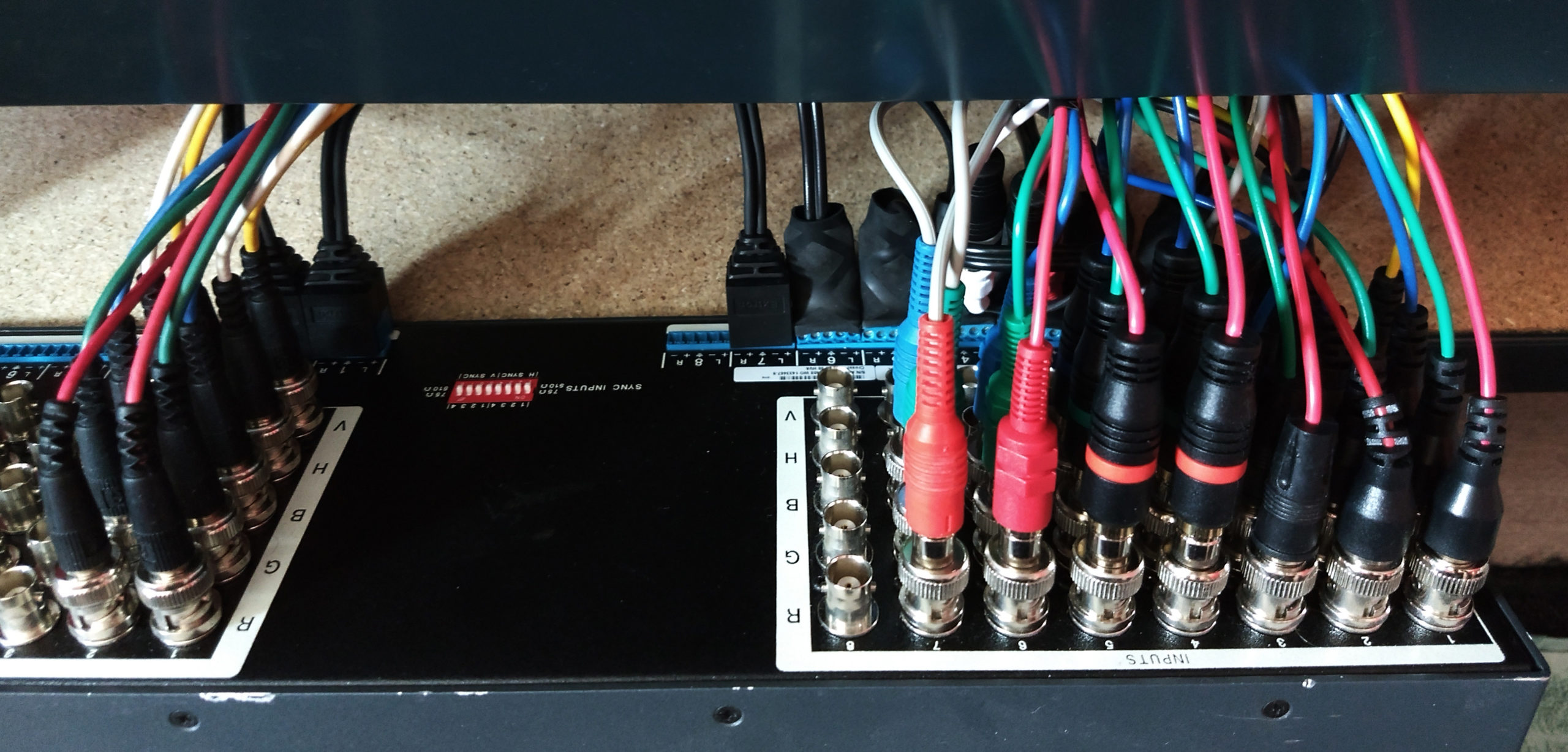

Extron Crosspoint BNC inputs

Voilà ça y est ! À nous la HD ! Et bien si votre GameCube est un modèle PAL, pas tout à fait…

Et oui come d’habitude on est toujours à la traîne avec le PAL et même si la console a un port prévu pour brancher le câble component, les jeux PAL ne sont pas prévus pour gérer ce type de signal. Il n’est pas possible de sortir du 480p nativement avec un jeu PAL.

Alors tout ça pour rien ? Obligés d’importer du NTSC ? OK si vous êtes motivés pour importer, on va regarder ça de plus près, mais malheureusement pour vous la console est zonée

Freeloader

Et oui « on est pas encore sortis de Midgar » comme diraient les amateurs de FFVII. Si vous mettez un jeu import NTSC-US ou NTSC-J dans votre console PAL, vous allez vous manger un beau message en rouge « The disc could not be read ».

Pour contrer cette injustice, il existe des méthodes radicales comme les puces mais il est aussi possible sans modifier la console d’utiliser le Freeloader, un disque commercialisé par Datel, société bien connue pour ses Action Replay.

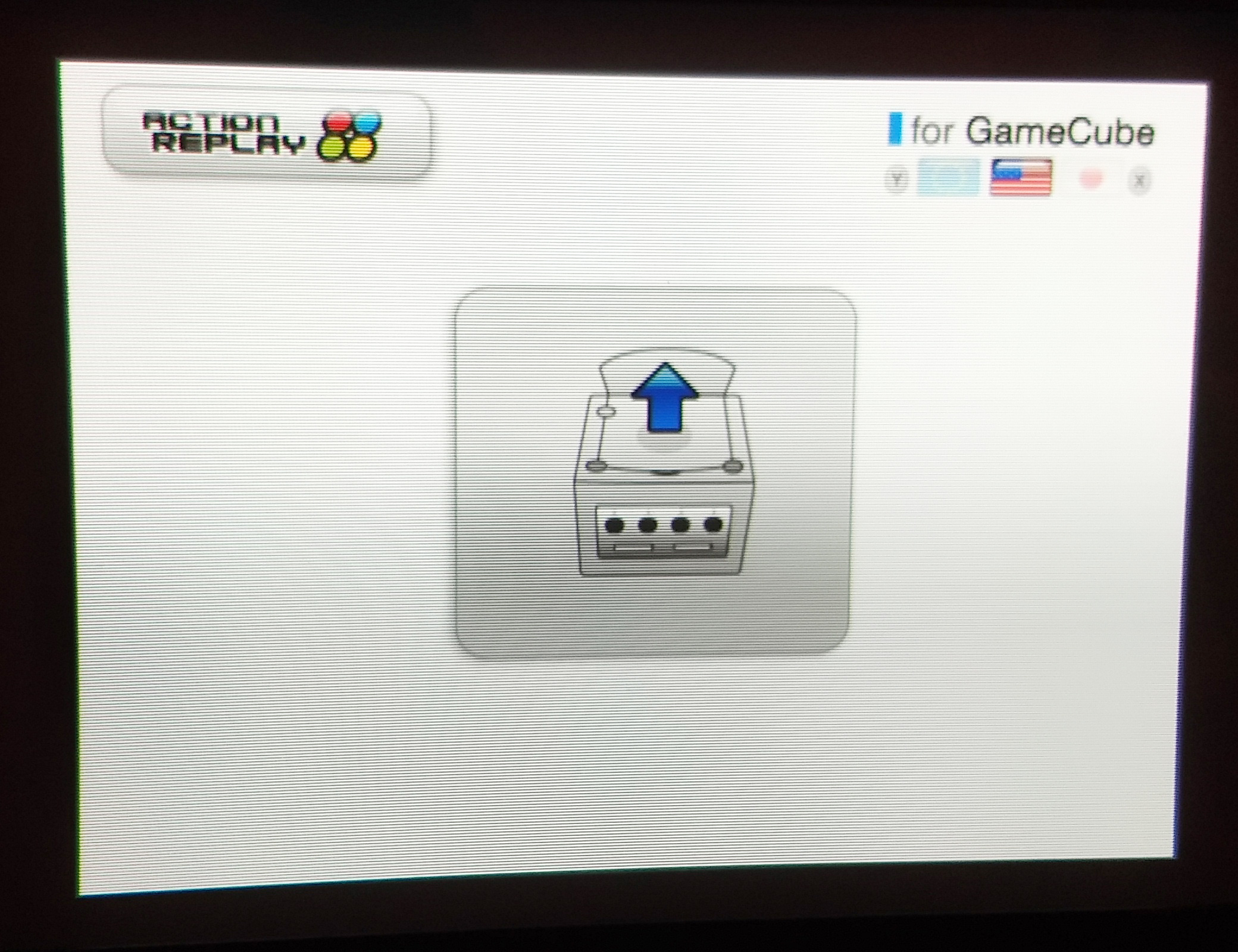

GameCube Action Replay Freeloader
Ici c’est le Freeloader inclus dans l’Action Replay, mais c’est en gros la même chose.

Une fois le Freeloader enclenché, on a une invite pour ouvrir le capot de la console et insérer son disque d’import. Si par exemple j’insère un jeu NTSC-US et que ce jeu supporte le mode 480p —contrairement à son homologue PAL — et que le câble component est détecté, alors ça sera proposé au démarrage ou via une combinaison de boutons, comme si la console était US :

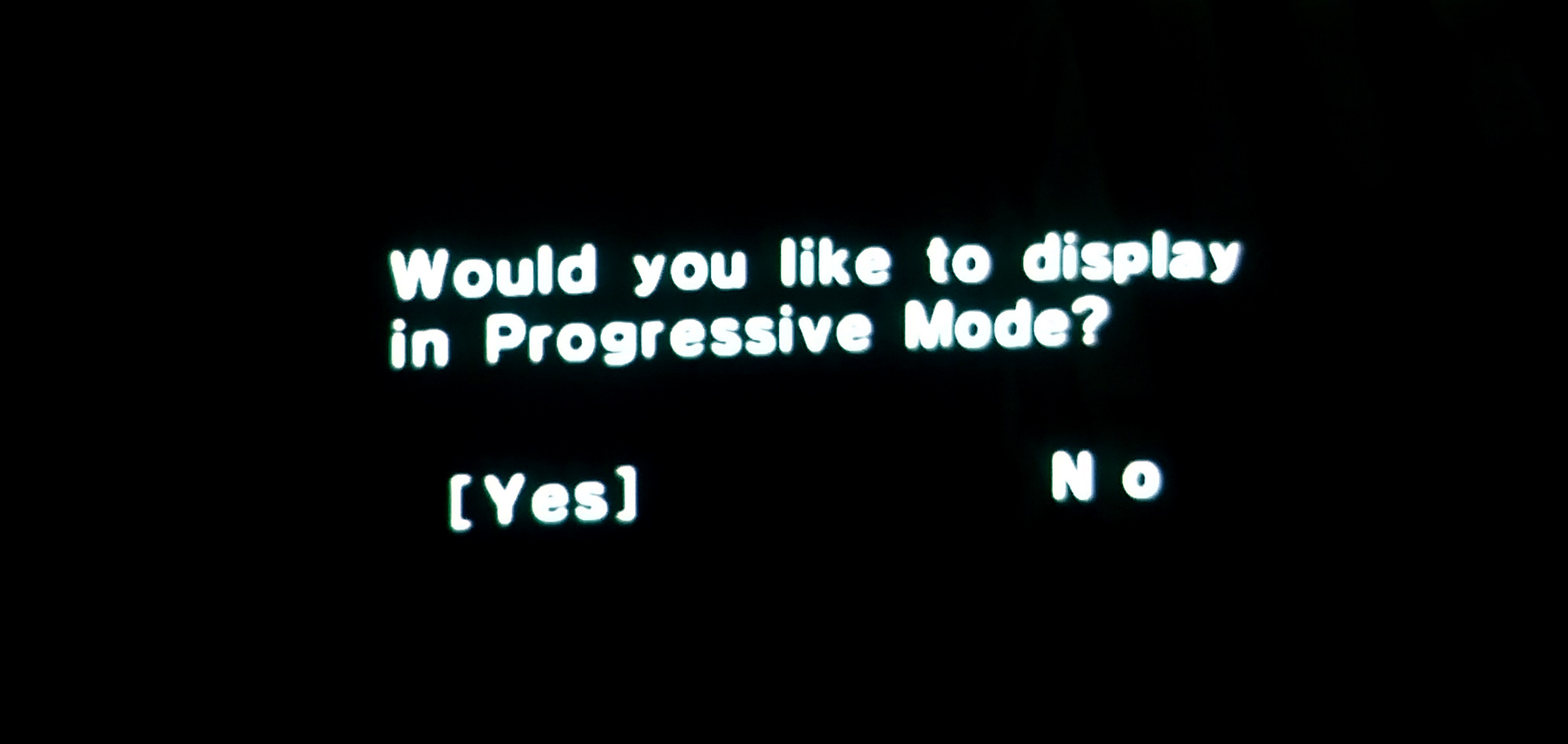

GameCube 480p prompt
Le message au démarrage de Paper Mario: The Thousand-Year Door NTSC-US.

C’est une méthode pour jouer en 480p, importer des jeux NTSC + Freeloader. Tous les jeux ne le proposent pas mais pour ceux qui le font, le rendu en 480p est tellement bluffant que ça serait dommage de passer à côté, surtout si vous avez un câble component.

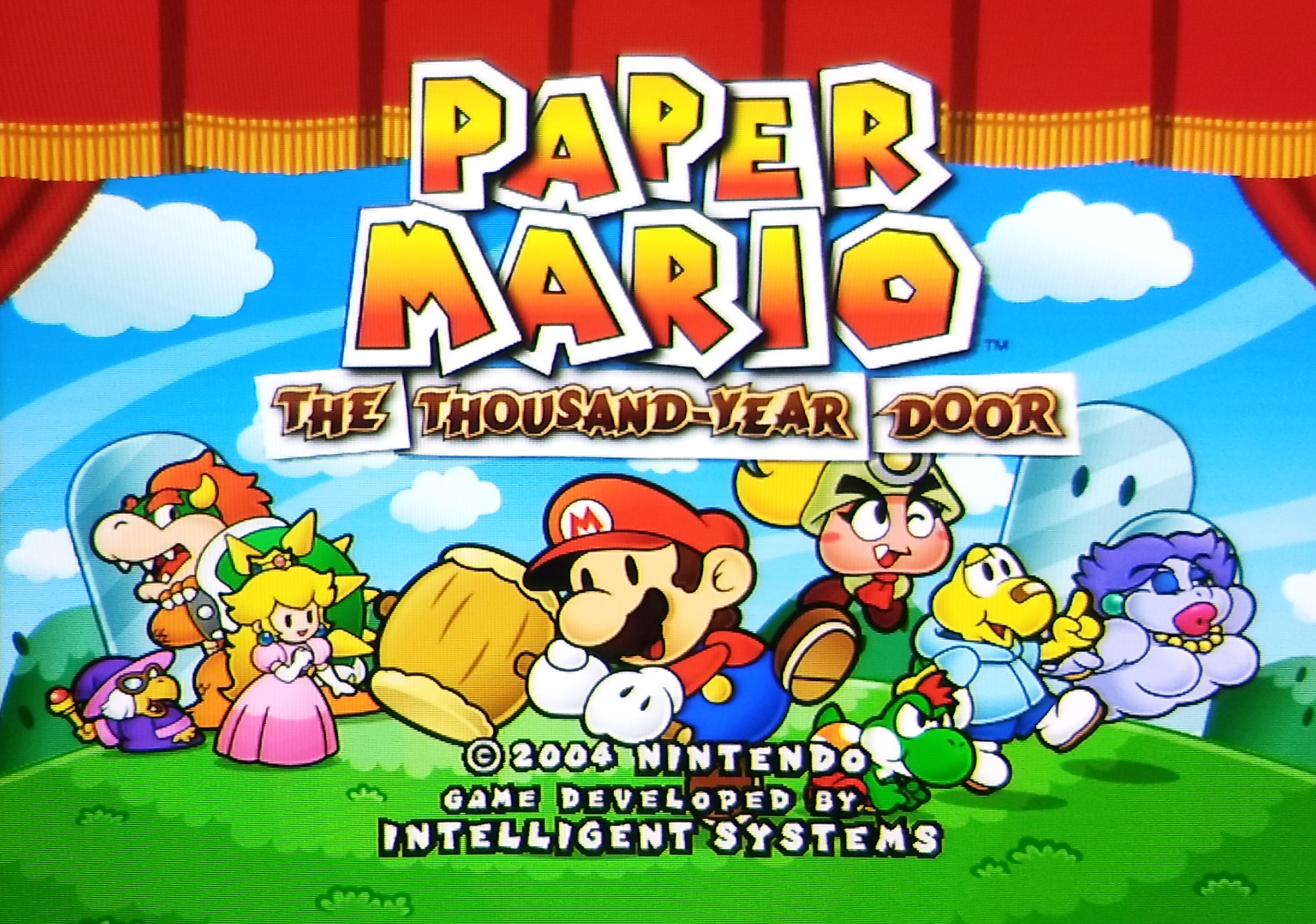

Paper Mario GameCube 480p
Ça paraît délirant mais c’est bien une photo du jeu en 480p sur mon BVM. C’est tellement clean !

Avant que vous refermiez cette page pour aller faire une wishlist de jeux NTSC à importer et préparer un grand feu pour vos jeux PAL, restez encore un peu pour que je vous fasse un petit tour de magie homebrew

Swiss

Avec le succès de Smash Bros. Melee dans le monde entier, le support de la communauté pour permettre au plus grand nombre de jouer au GameCube dans les meilleures conditions a été considérable, et les outils ne manquent pas.

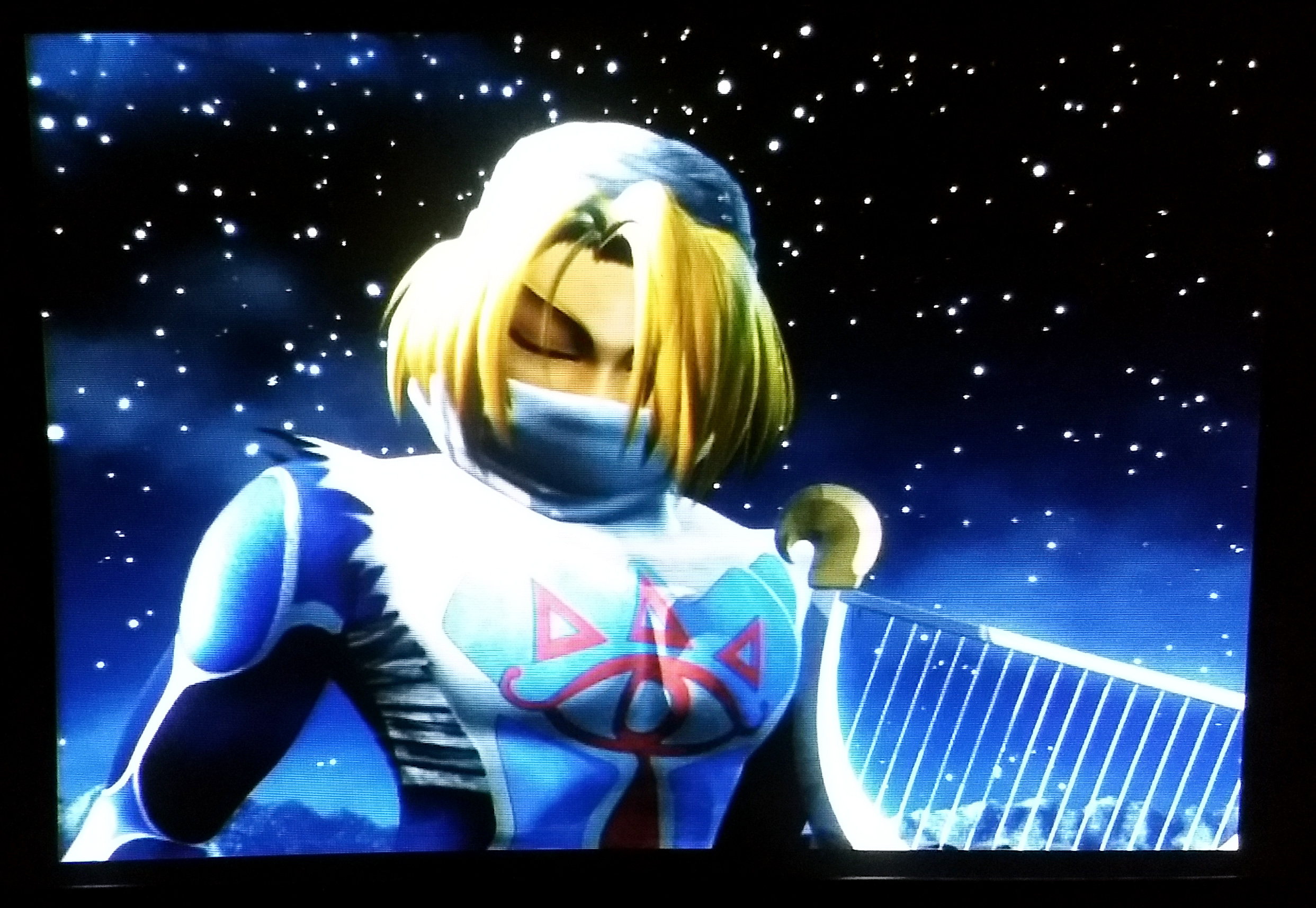

Smash Bros Melee GameCube 480p Zelda Sheik
Séquence d’introduction de Smash Bros. Melee en 480p sur le BVM. J’ai passé un temps fou sur ce jeu à l’époque !

Celui qui nous intéresse tout particulièrement ici est Swiss, un utilitaire qui permet de charger toutes sortes de programmes avec la console comme des jeux ou encore des utilitaires de développement, le tout depuis une carte SD par exemple.

Pour charger un homebrew il existe plusieurs solutions. En installant une puce dans la console ça peut être avec un disque Swiss ou directement sur une carte SD. Avec une console non modifiée c’est possible soit avec des manipulations depuis des jeux officiels, soit avec des outils comme l’Action Replay.

Datel a commercialisé une solution pour démarrer des utilitaires depuis une carte SD, le « SD Media Launcher » qui comporte un Action Replay en disque et une carte mémoire avec un port de carte SD :

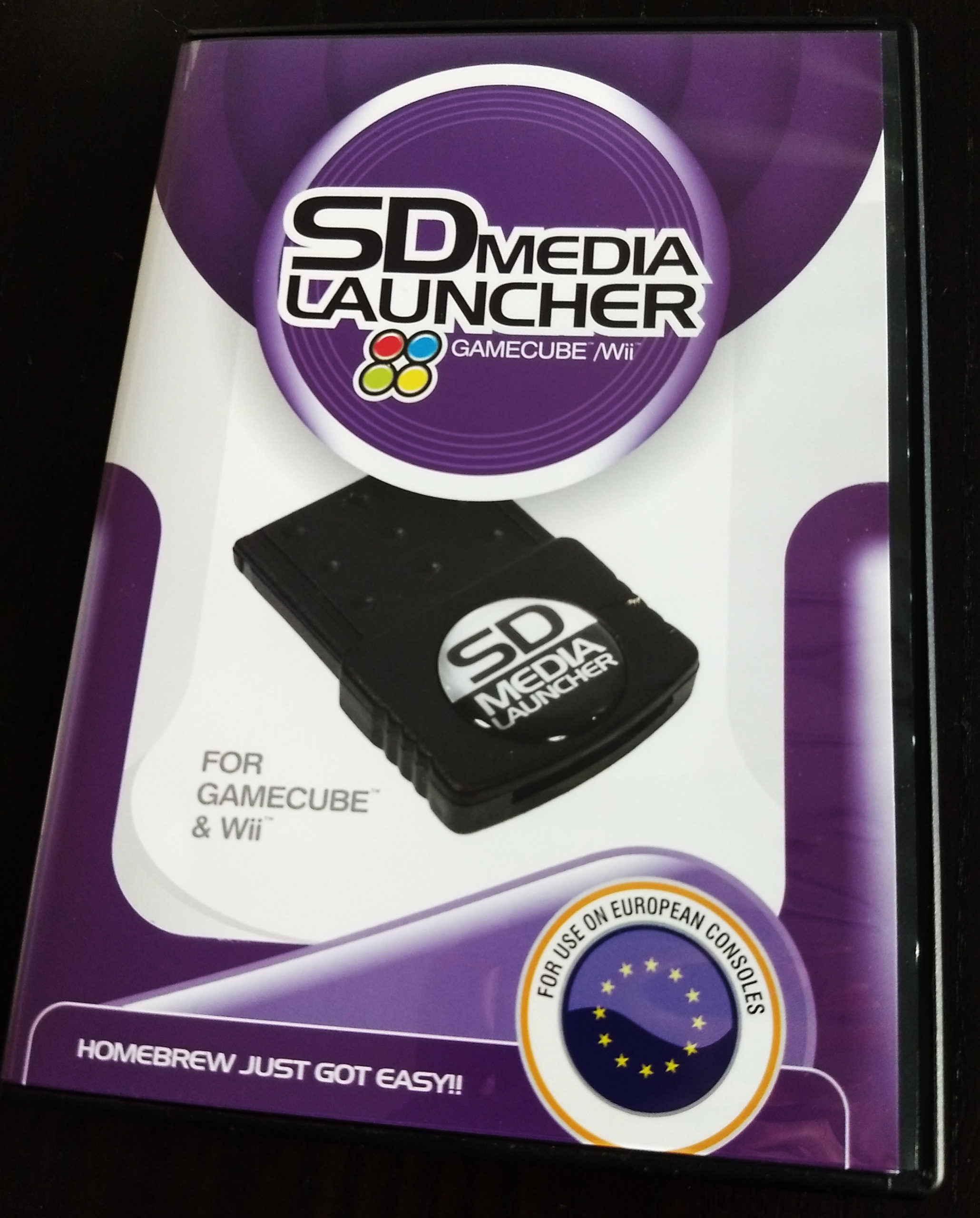

Datel GameCube SD Media Launcher
Il s’agit bien de la version pour console PAL, attention à bien choisir la bonne version !

La carte mémoire a une extension prévue pour insérer une carte SD et est basée sur le SDGecko, un matériel officiel Nintendo commercialisé pour une fonctionnalité exclusive à Animal Crossing au Japon.

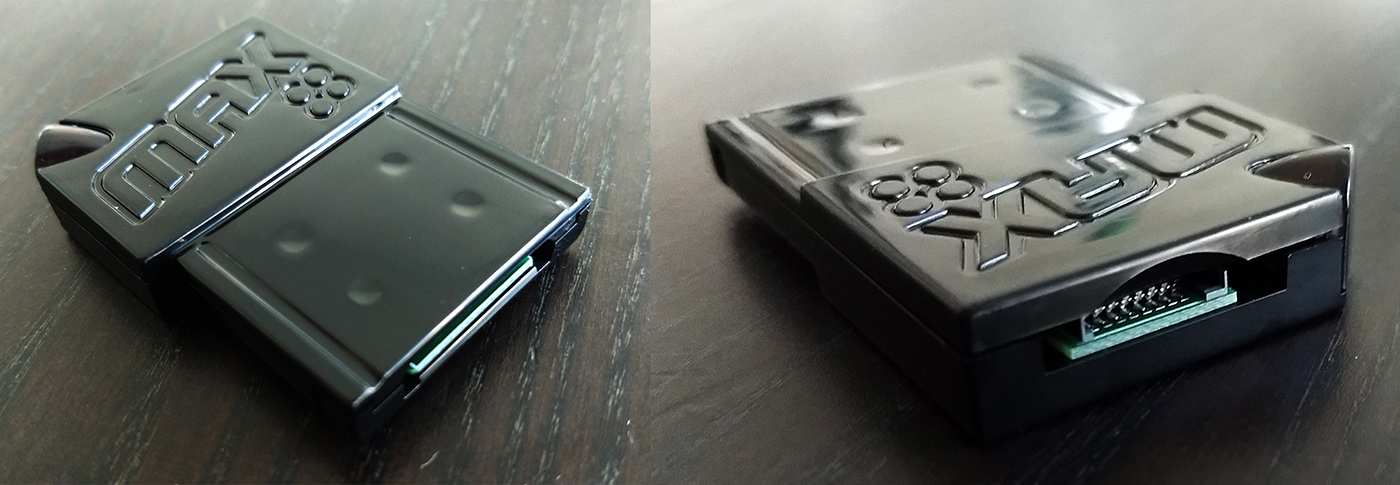

Datel GameCube SD Media Launcher card SD

À noter que la carte SD doit être de format non SDHC et faire au maximum 2 Go. C’est le prérequis pour que la carte soit lisible au démarrage de la console. Voir les cartes testées compatibles ici.

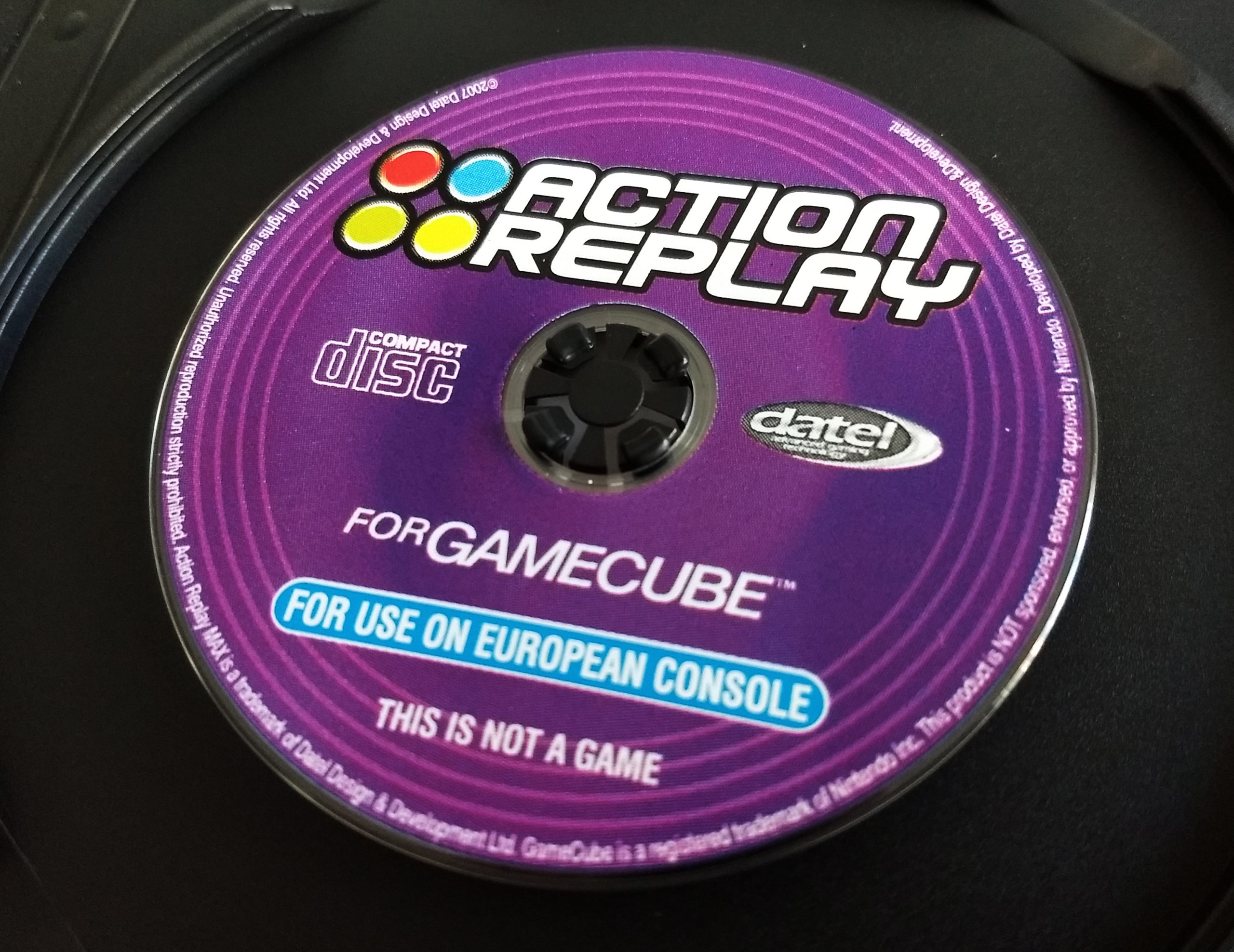

Datel GameCube SD Media Launcher disc
Le disque a l’avantage d’être reconnu et de démarrer sur une console non modifiée.

Une fois le disque dans la console, au démarrage il va chercher à afficher la liste fichiers présents sur la carte SD. Si par exemple vous avez copié Swiss sur la carte SD, avec le contenu suivant :

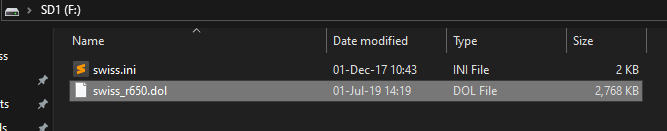

Datel GameCube SD Media Launcher SD menu default

Au démarrage l’Action Replay va trouver ces fichiers si la carte mémoire est bien présente dans le slot B avec la carte SD :

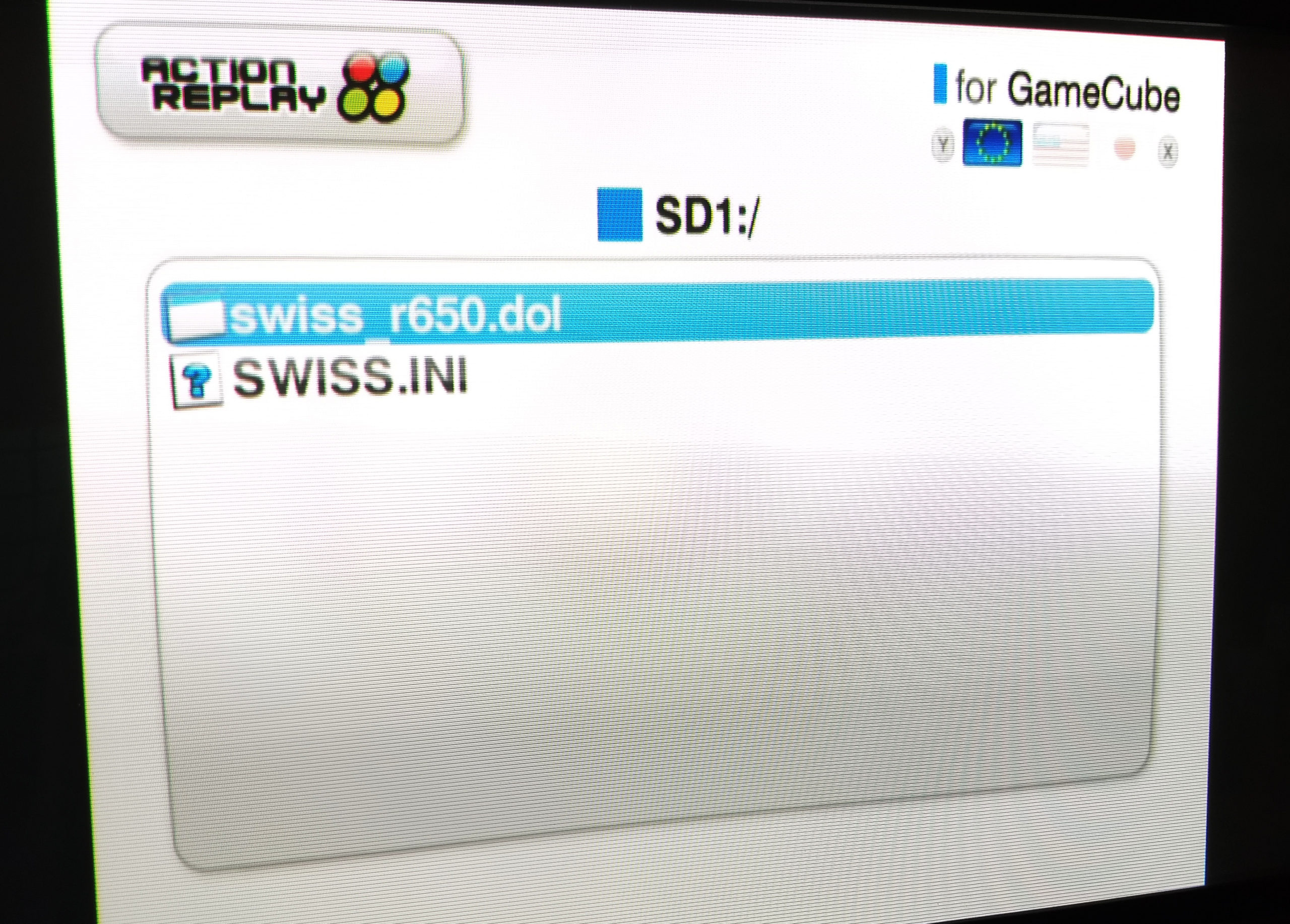

Datel GameCube SD Media Launcher UI
En validant sur le fichier .dol Swiss se lance. Il est possible de lancer d’autre outils et même des jeux de la même manière.

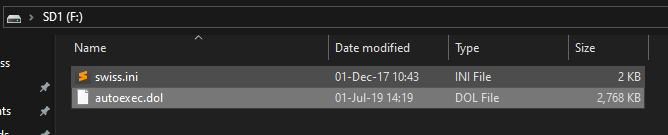

Petite astuce : Pour gagner un peu de temps, je recommande de renommer le .dol de Swiss en autoexec.dol :Datel GameCube SD Media Launcher SD menu auto

Cela aura pour effet de charger automatiquement Swiss au démarrage de l’Action Replay, sans devoir attendre qu’il liste les fichiers et sélectionner le programme.

Une fois Swiss démarré, vous pouvez maintenant lancer un jeu par son intermédiaire, avec des options avancées qui nous intéressent. Pour accéder à un jeu, appuyez sur B pour accéder au menu en bas de l’écran et choisissez l’option la plus à gauche qui ressemble à un symbole « EJECT » avec A.

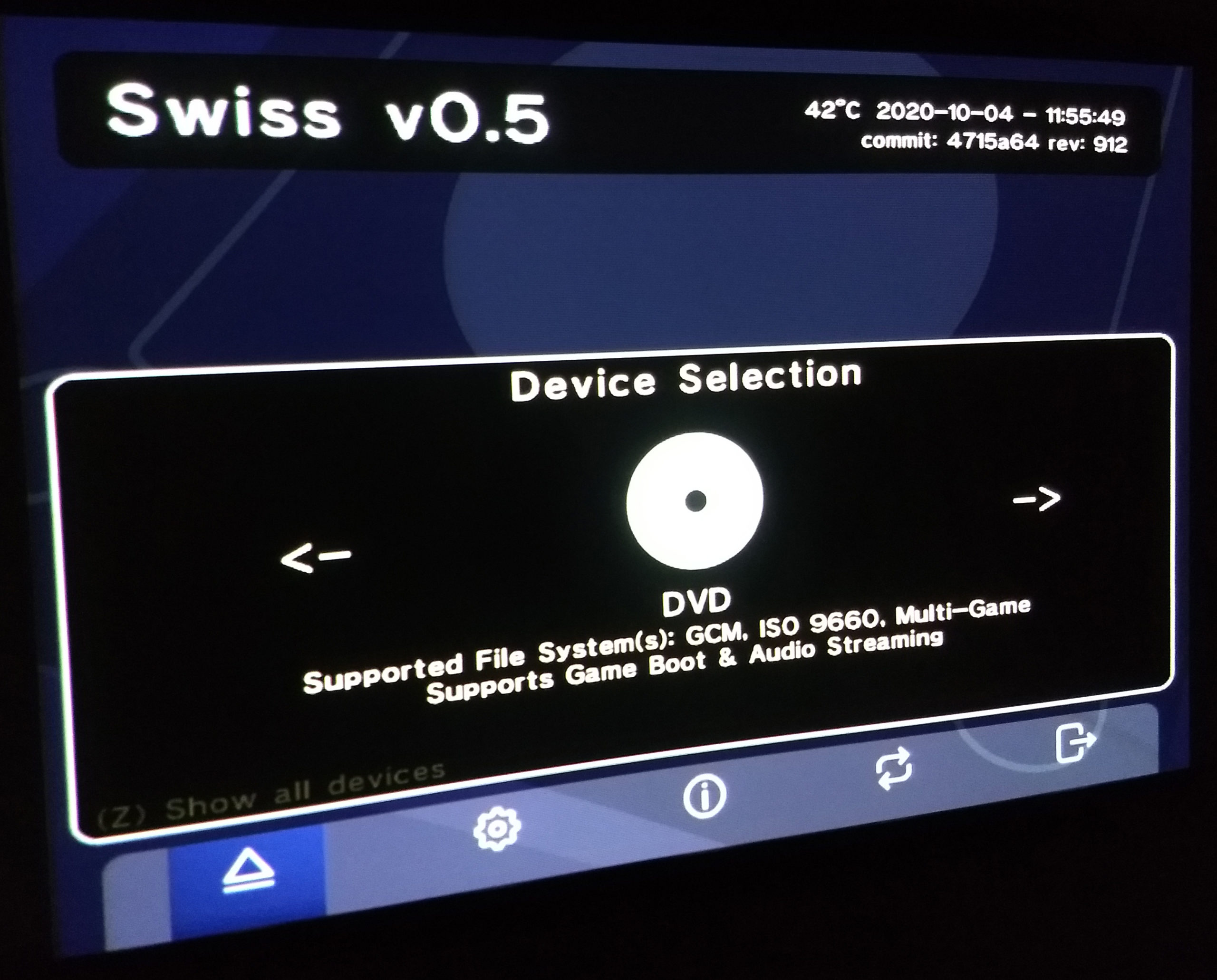

GameCube Swiss DVD

Il existe plusieurs façon d’accéder à un jeu, ici je vais utiliser un disque officiel donc il suffit d’ouvrir le capot, sortir le DVD Action Replay et le remplacer par votre jeu puis choisir l’option « DVD » avec A, ce qui aura pour effet de réinitialiser le lecteur DVD pour charger le jeu dans Swiss.

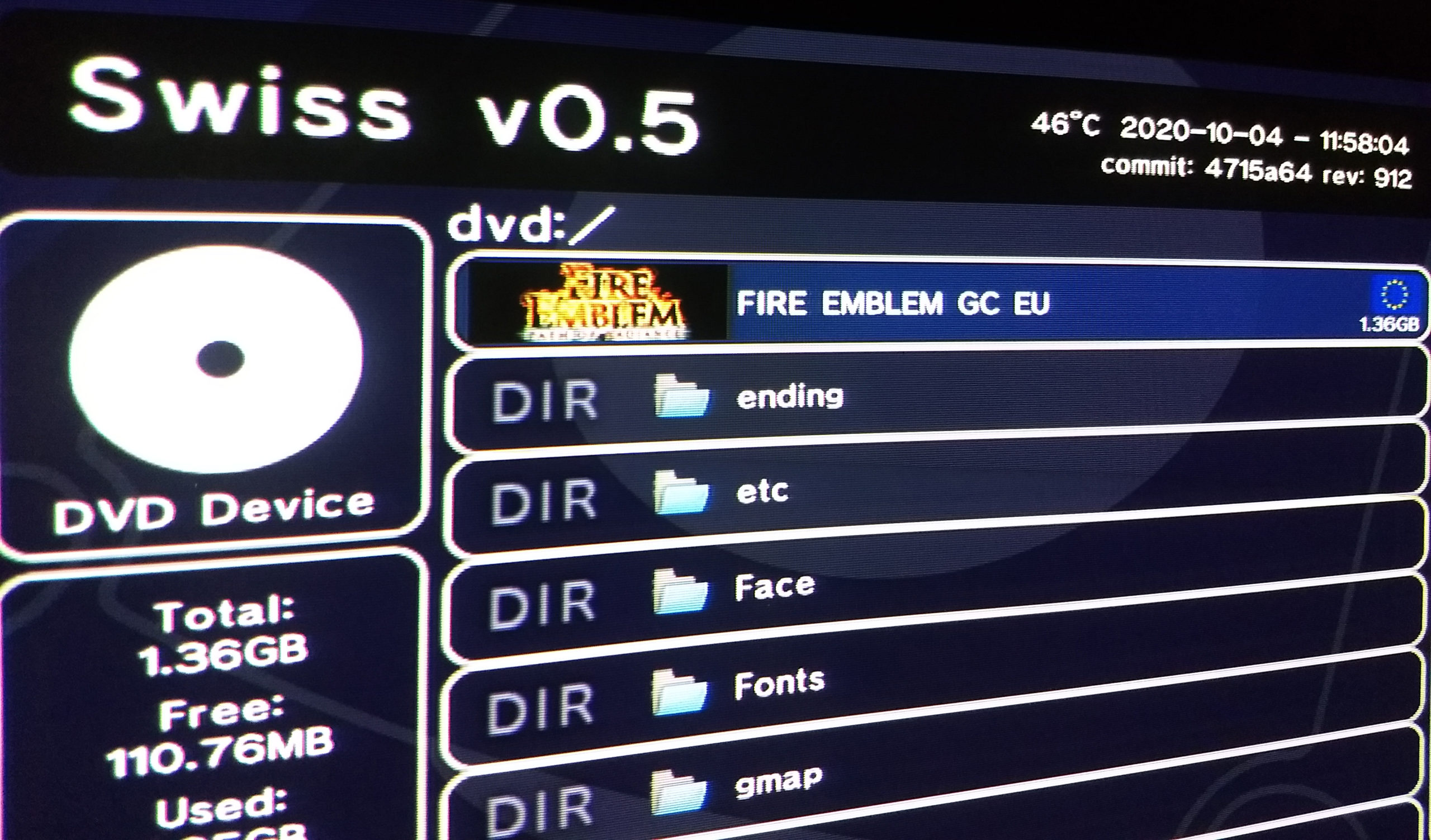

GameCube Swiss game
Ici on a bien un jeu PAL donc qui n’est pas supposé gérer le 480p

Il est aussi possible de charger un jeu si vous l’avez de copié sur votre carte SD en sélectionnant « SD » comme source. Pour aller encore plus loin, il est possible depuis peu de brancher une carte SD dans le SERIAL PORT 2 de la console, qui se trouve en dessous sur certains modèles. Dan Kunz a concu un petit PCB qui permet de connecter une carte SD à cet endroit et refermer la console proprement. Ils sont disponibles à la vente ici.

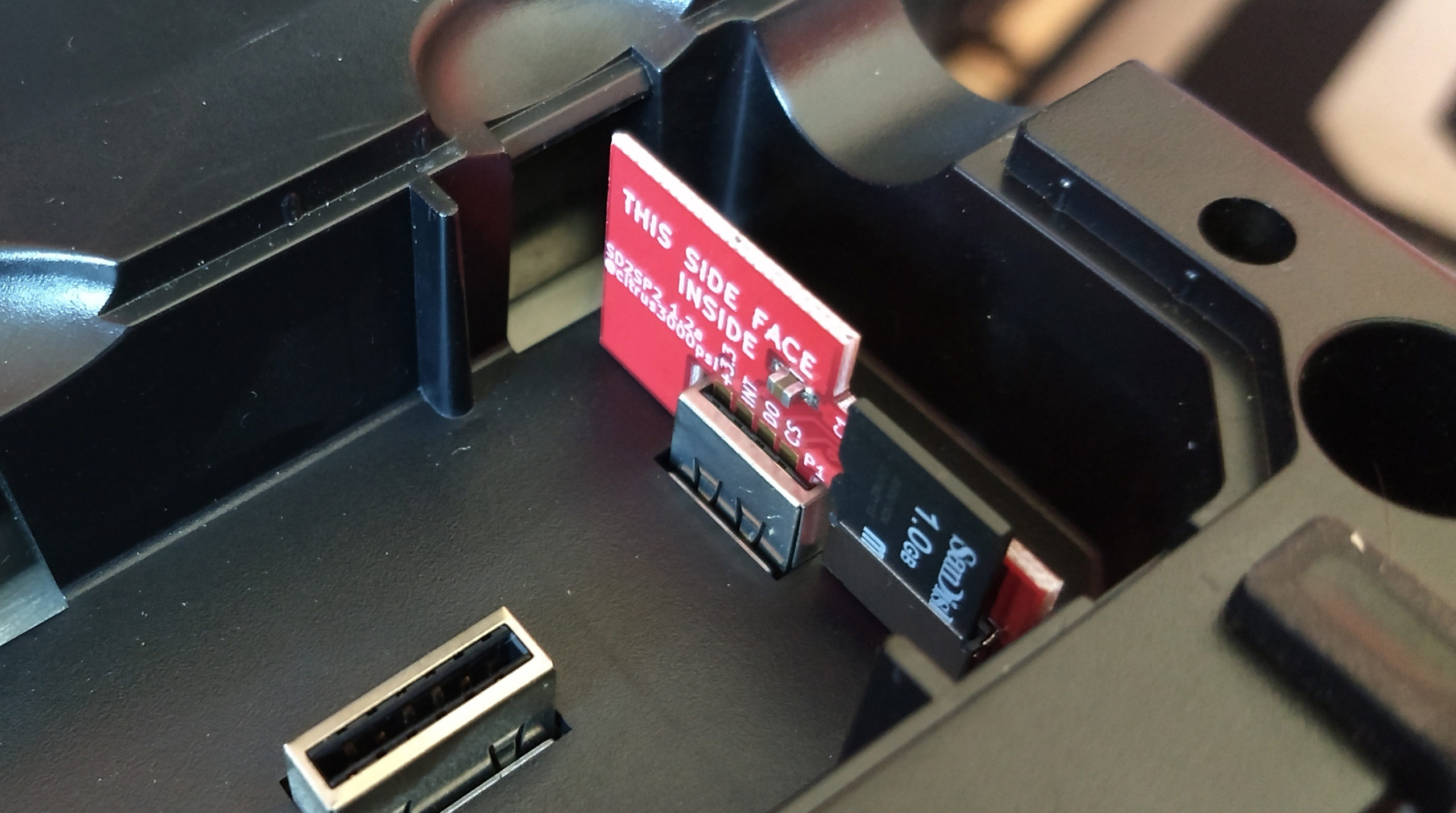

GameCube SD2SP2
Nintendo n’a rien voulu faire avec, mais les moddeurs ont trouvé !

Vous pouvez par exemple ici mettre une carte SD de grande capacité qui servira à charger les jeux pendant que votre petite carte SD limitée à 2 Go au format non-SDHC vous servira uniquement pour démarrer Swiss avec l’AR. Les consoles pucées peuvent même directement démarrer tout depuis cet emplacement pour libérer totalement le recours aux cartes mémoire.

Quelque soit la façon dont vous avez sélectionné votre jeu, choisissez-le avec A et une fenêtre d’option s’ouvre :

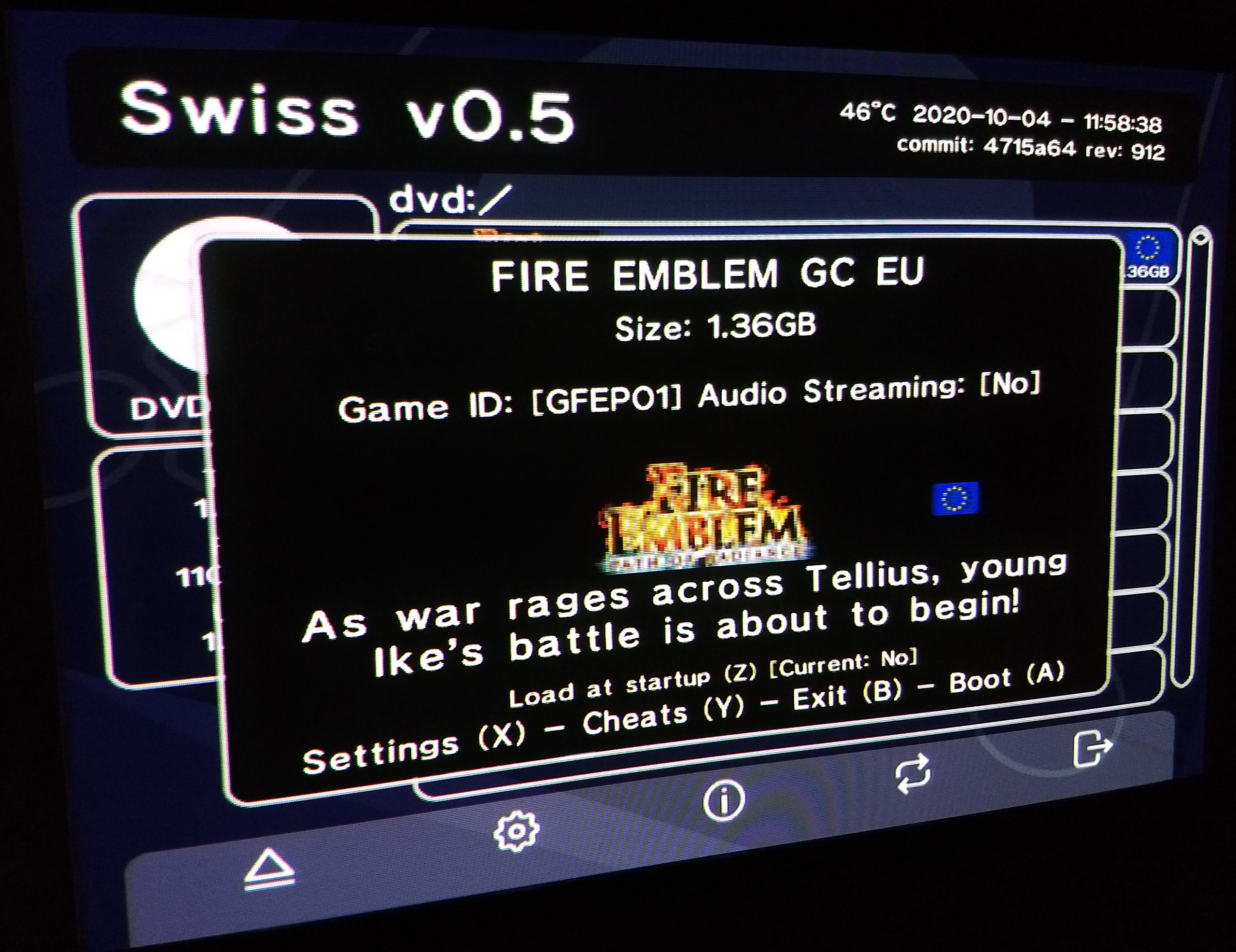

GameCube Swiss game details

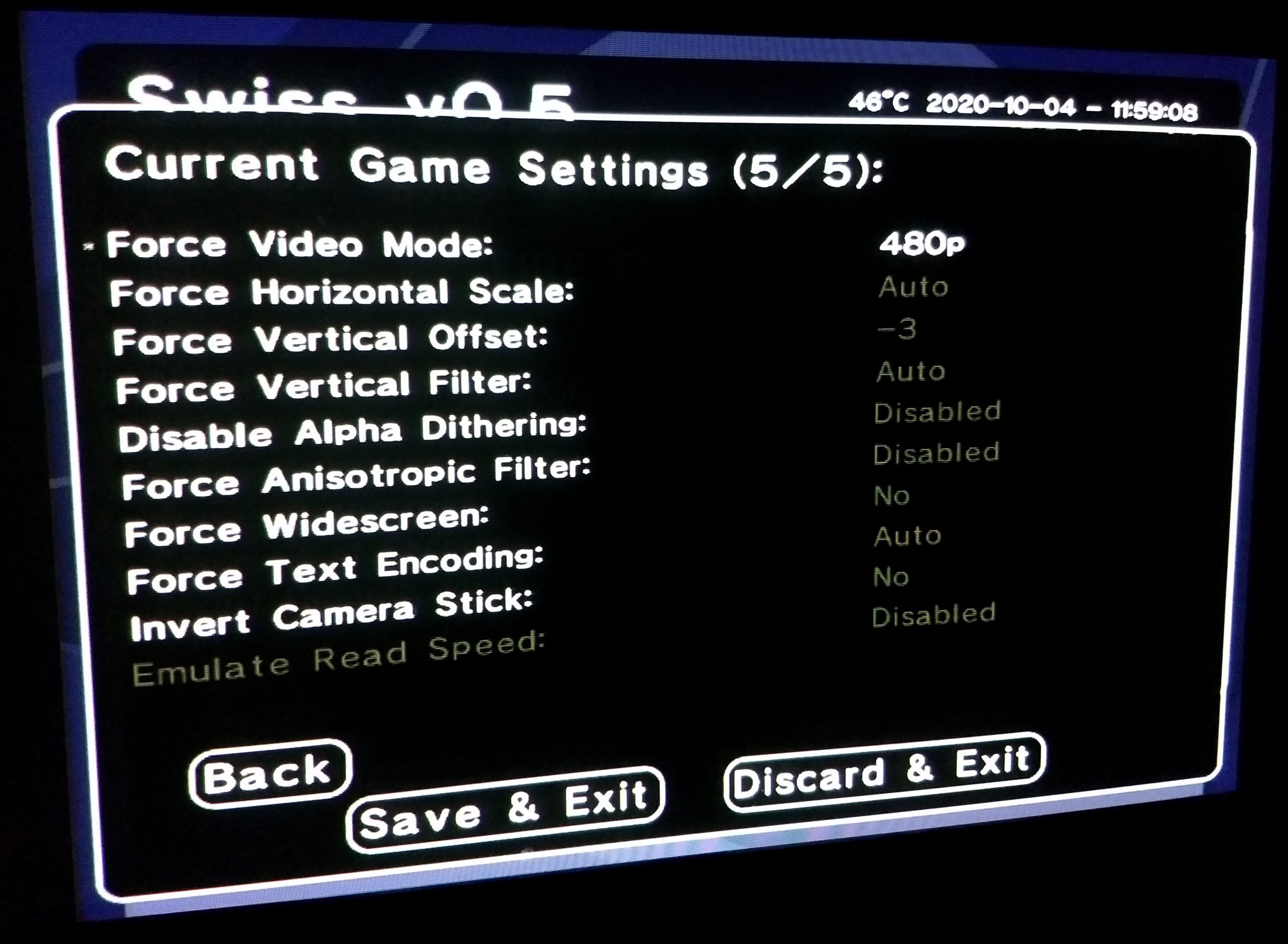

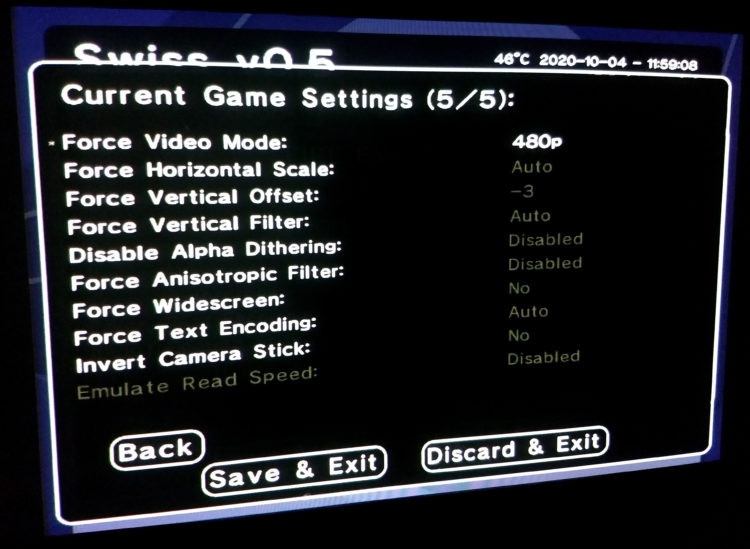

Ici en appuyant sur X vous accédez à un menu d’option de lancement avec en tout en haut l’option qui nous intéresse « Force Video Mode », que vous pouvez régler avec les flèches directionnelles à « 480p » puis sauvegarder pour ne pas avoir à le refaire la prochaine fois.

En revenant à l’écran précédent lancez simplement votre jeu avec A et MIRACLE, votre jeu PAL en HD !

Je vous invite à consulter cette page pour voir la liste des jeux testés compatibles avec la surcharge d’affichage de Swiss, sachant que même les jeux NTSC qui ne proposent pas de mode 480p nativement peuvent être forcés pour la plupart.

Par ailleurs Swiss est un excellent outil qui permet de faire plein de choses et ouvre des tas de perspectives via d’autres utilitaires qui tournent autour. Exemple avec la section qui va suivre concernant le Game Boy Player :

Game Boy Player

Nintendo l’avait déjà fait à l’époque avec le Super Game Boy, jouer à ses jeux de console portable sur la TV, le pied!

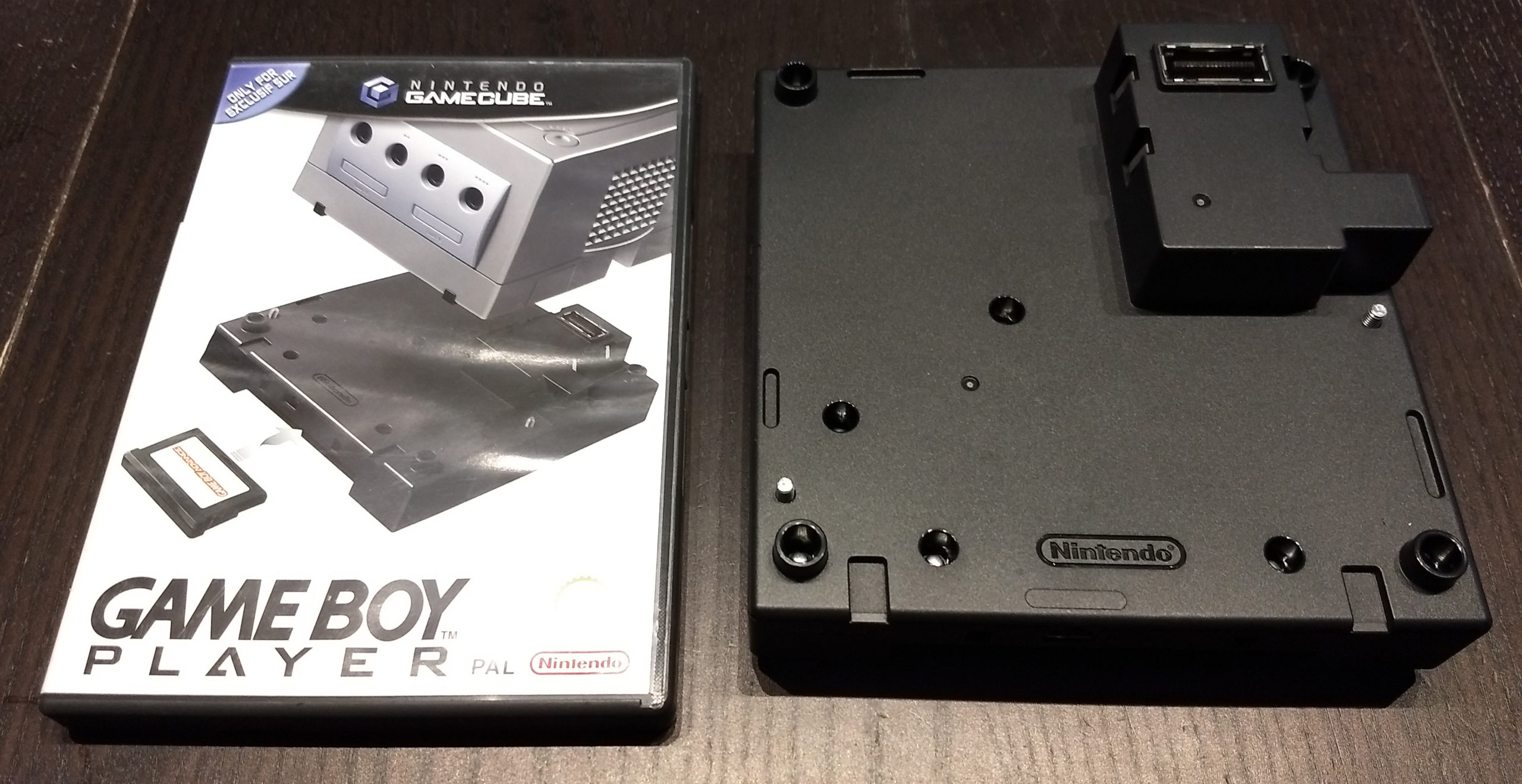

GameCube Game Boy player complete

Le Game Boy Player se compose d’une extension à brancher sous le GameCube et d’un disque avec le logiciel. Il peut lancer les jeux Game Boy et Game Boy Advance.

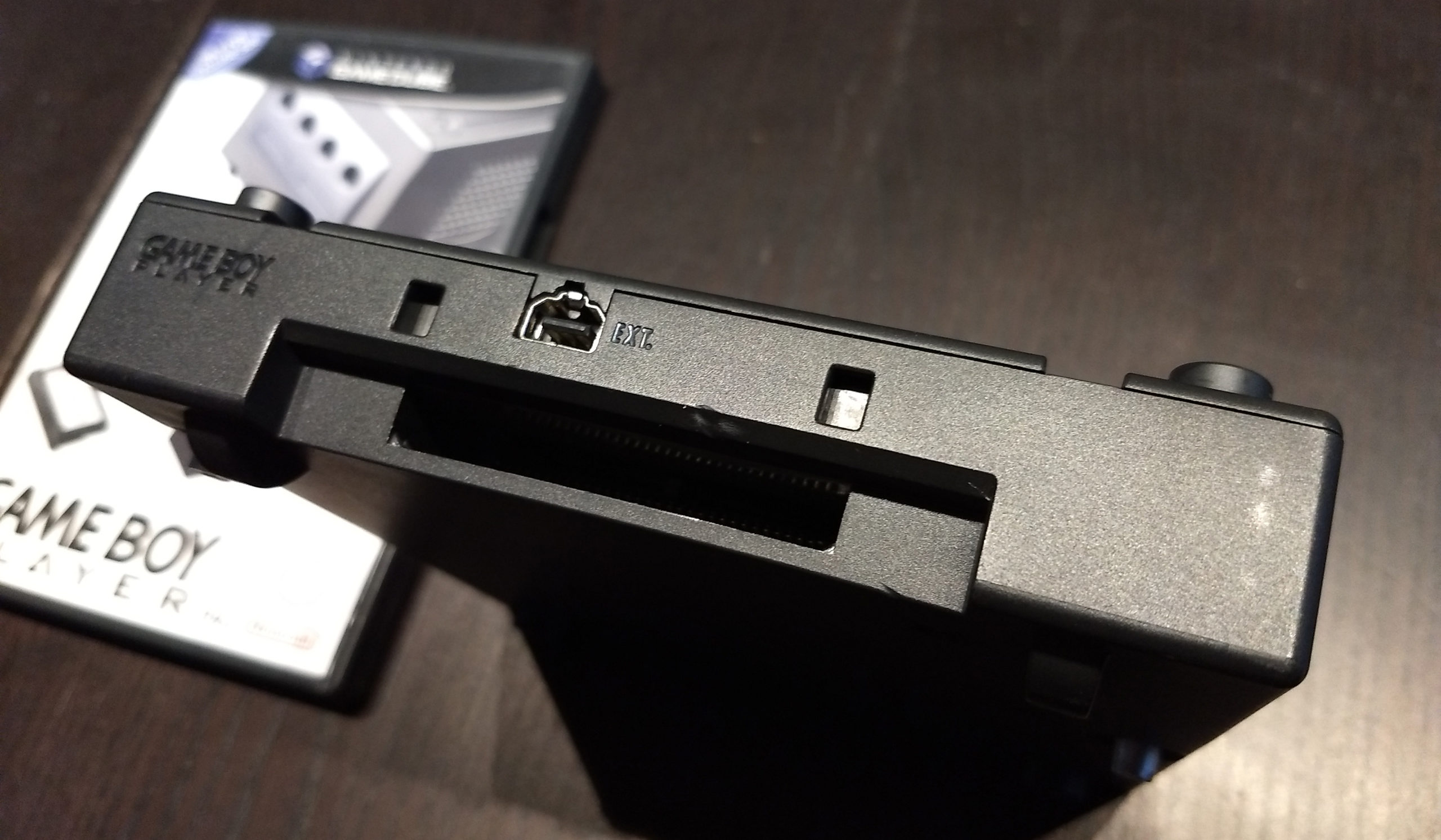

Game Boy Player front slot
Le port EXT ici permet de connecter d’autres consoles pour faire du multijoueur sur les jeux compatibles

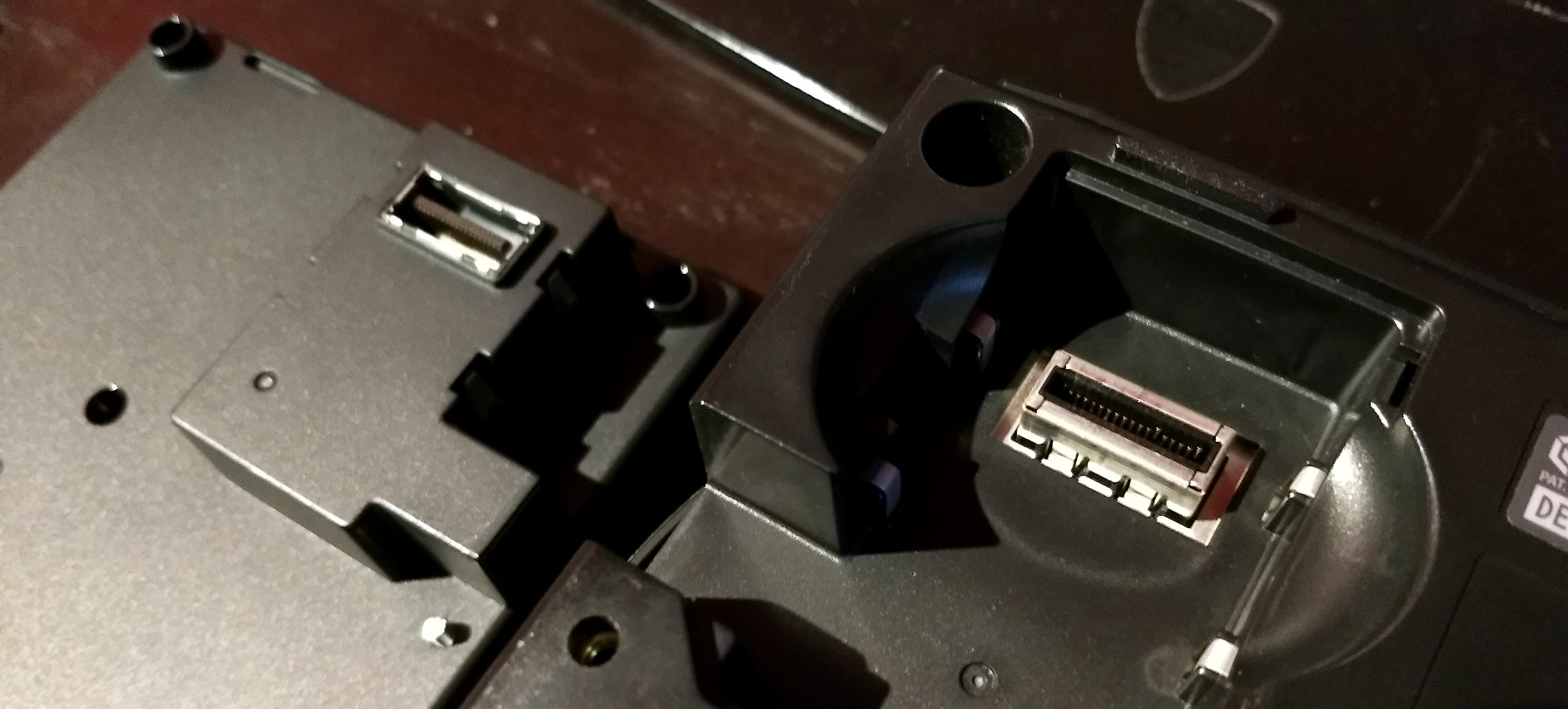

L’extension se connecte sur le port parallèle « HI SPEED » disponible sur toutes les révisions de GameCube.

Game Boy Player Hi Speed port

Une fois la cartouche insérée au démarrage le logiciel lance le jeu dans une fenêtre réduite. En soi c’est déjà pas mal mais soyons francs, le rendu n’est vraiment pas terrible !

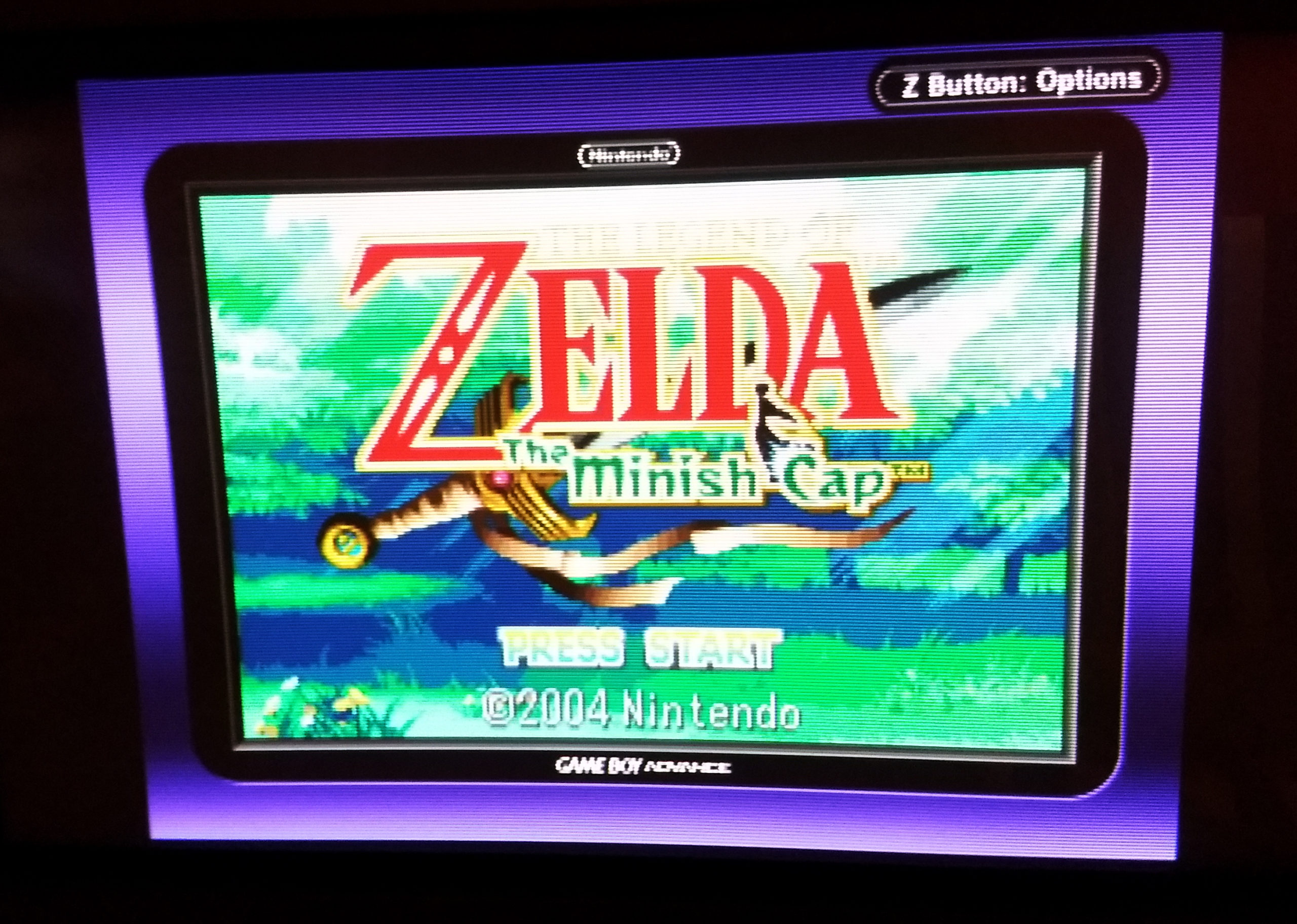

Game Boy Player UI
Il y a aussi différents décors funky disponibles pour habiller le contour..

En effet le Game Boy Advance a une définition de 240×160 avec des pixels carrés, et pas de scanlines. Ici la projection est faite sur l’écran de 480 lignes — en NTSC, en PAL c’est encore pire — avec un format bâtard qui ne correspond pas à un multiple entier. Vous me direz pourtant 480 est bien le triple de 160 donc ça devrait bien se passer ? Le souci c’est que le ratio de l’image n’est pas 4:3, c’est un 3:2, donc ils ont ajusté le format pour que ça rentre dans un 4:3 !

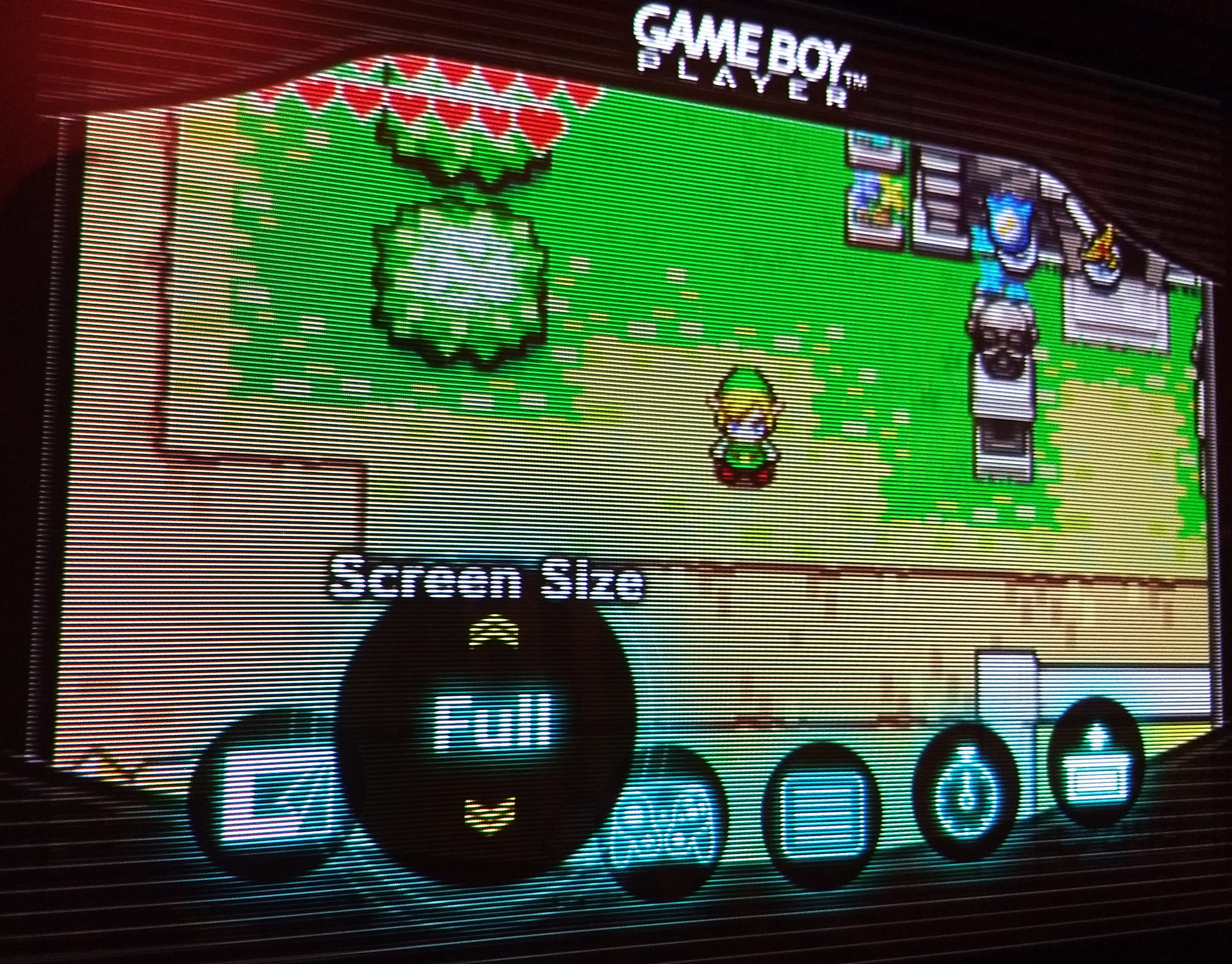

Game Boy Player screen size

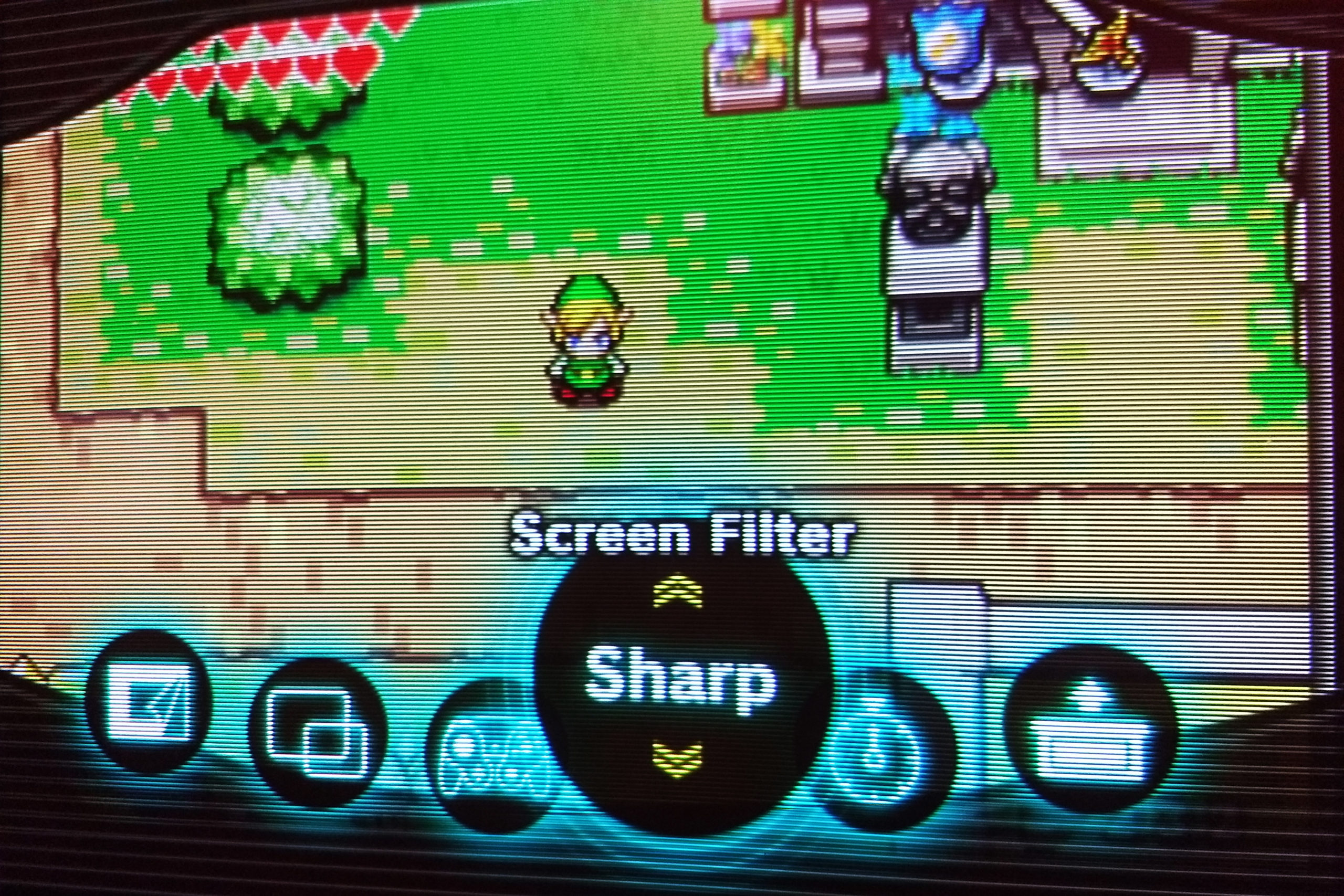

Il y a deux zooms possibles mais aucun ne produit une image clean, les différentes options de filtres n’améliorent pas grand chose bien que l’option « Sharp » soit la moins pire.

Game Boy Player filter

C’est là que notre secret sauce homebrew entre en piste avec Game Boy Interface !

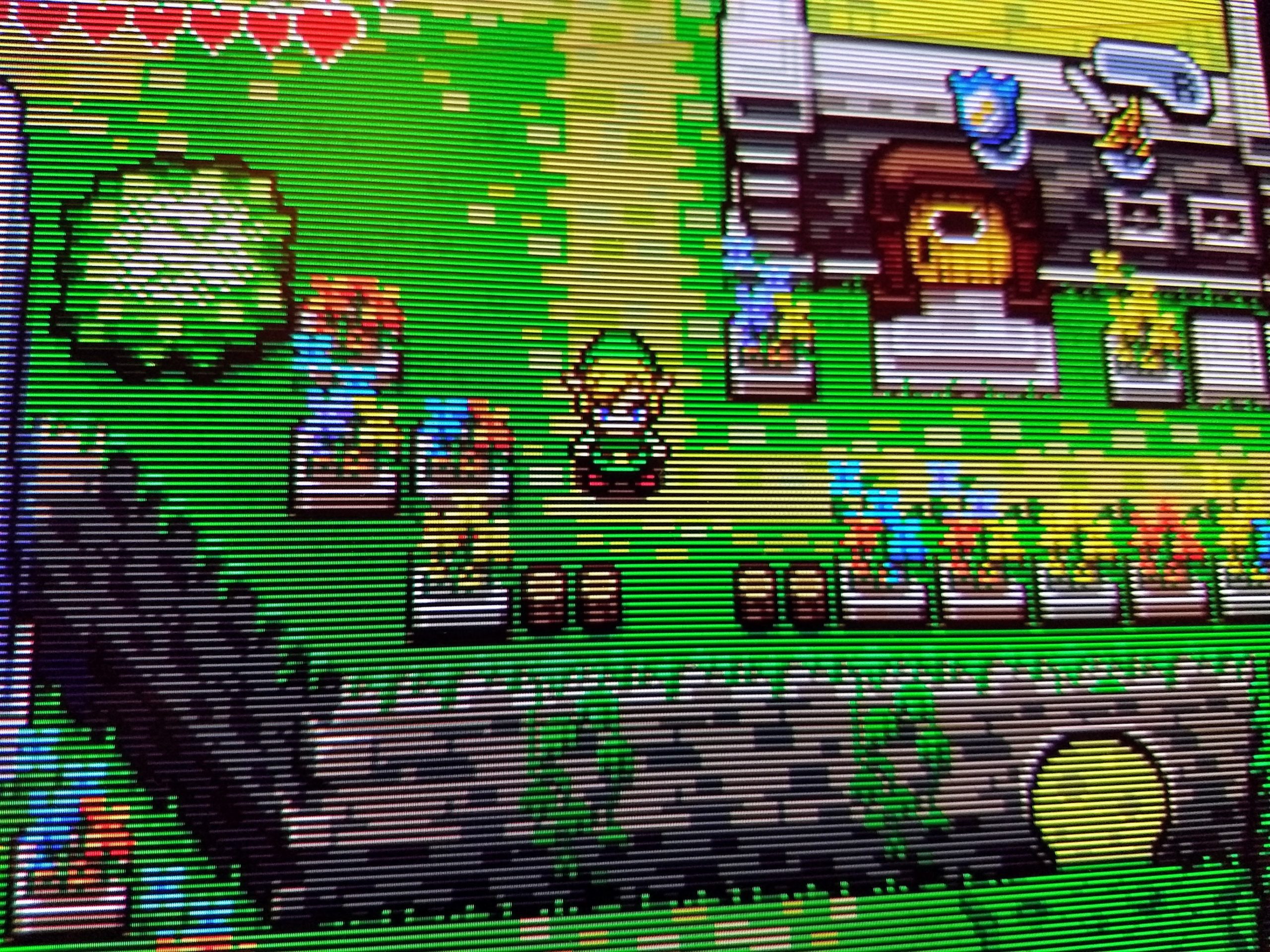

Game Boy Player GBI clean
Zelda Minish Cap en full screen 480p sur le CRT BVM. Absolument splendide!

Notamment grâce à Swiss, il est possible de lancer cet utilitaire qui va proposer un logiciel beaucoup plus puissant et personnalisable pour exécuter les jeux depuis le Game Boy Player. Il existe plusieurs versions du logiciel, une version « Standard » pour une utilisation sur écran LCD, « High Fidelity » pour les upscalers type OSSC/Framemeister et « Speedrun » pour les écrans CRT/très basse latence notamment pour les speedruns. Les fonctionnalités diffèrent aussi légèrement d’une version à l’autre.

Pour ma part j’utilise la version « speedrun » pour mon usage, mais utilisez la version qui convient à votre setup !

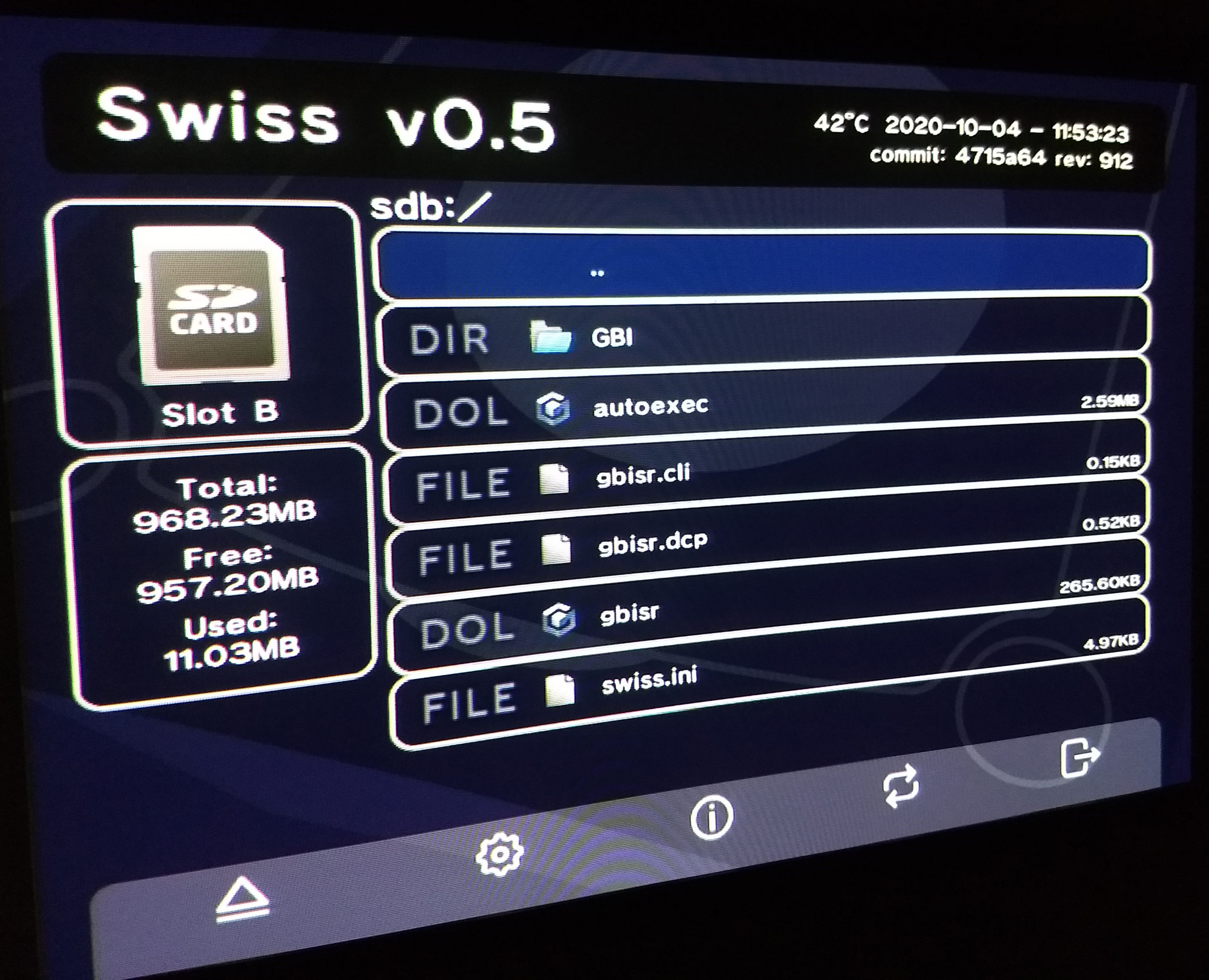

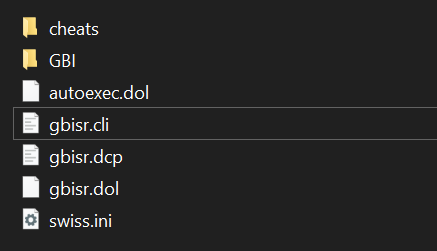

Game Boy Interface SD

Pour le lancer, copiez simplement le répertoire GBI et le DOL de la version de votre choix dans le répertoire de votre carte SD puis soit via Swiss soit via un autre launcher, exécutez-le. Le jeu détecté dans le Game Boy Player sera alors immédiatement lancé avec les options par défaut.

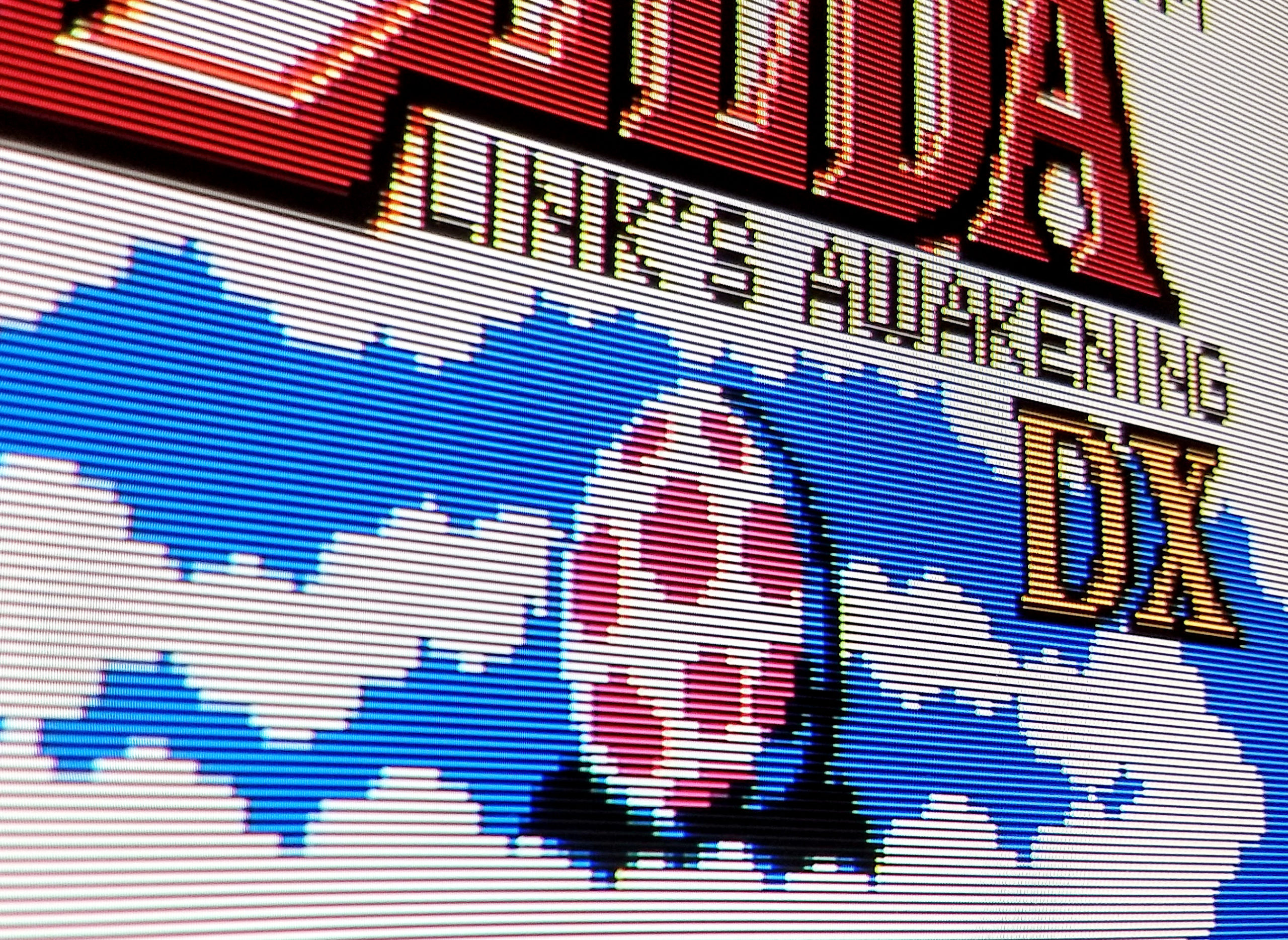

Zelda Links Awakening DX CRT scanlines
Ici Zelda Link’s Awakening sur Game Boy Color

Depuis le menu de Swiss il est possible de configurer à la manette un certain nombre d’options de lancement pour ajuster les nombreux paramètres comme le ratio d’affichage et le traitement du son via le fichier .dcp, mais pour une flexibilité totale dans le maniement de cet outil je recommande de créer un ficher .cli dans lequel vous pourrez configurer facilement votre Game Boy Interface. Vous trouverez toutes les options et des conseils de configuration sur les pages dédiées du wiki.

Par exemple ici mes réglages pour un CRT 16:9 en 480p component en pleine hauteur, avec des vraies scanlines, pour GB & GBA :

--zoom=2.25:3
--scan-mode=progressive
--vfilter=.5:.5:.0:.0
--scaler=nearest
--format=custom,offset=0,scaled-size=0
--delay-video=0
--no-overlay

Ces options seront automatiquement prises en compte au lancement. Ainsi plus de questions à se poser, on lance Swiss, on lance le DOL GBI, et c’est parti ! C’est vraiment génial de profiter de ces jeux sur un CRT, on redécouvre totalement.

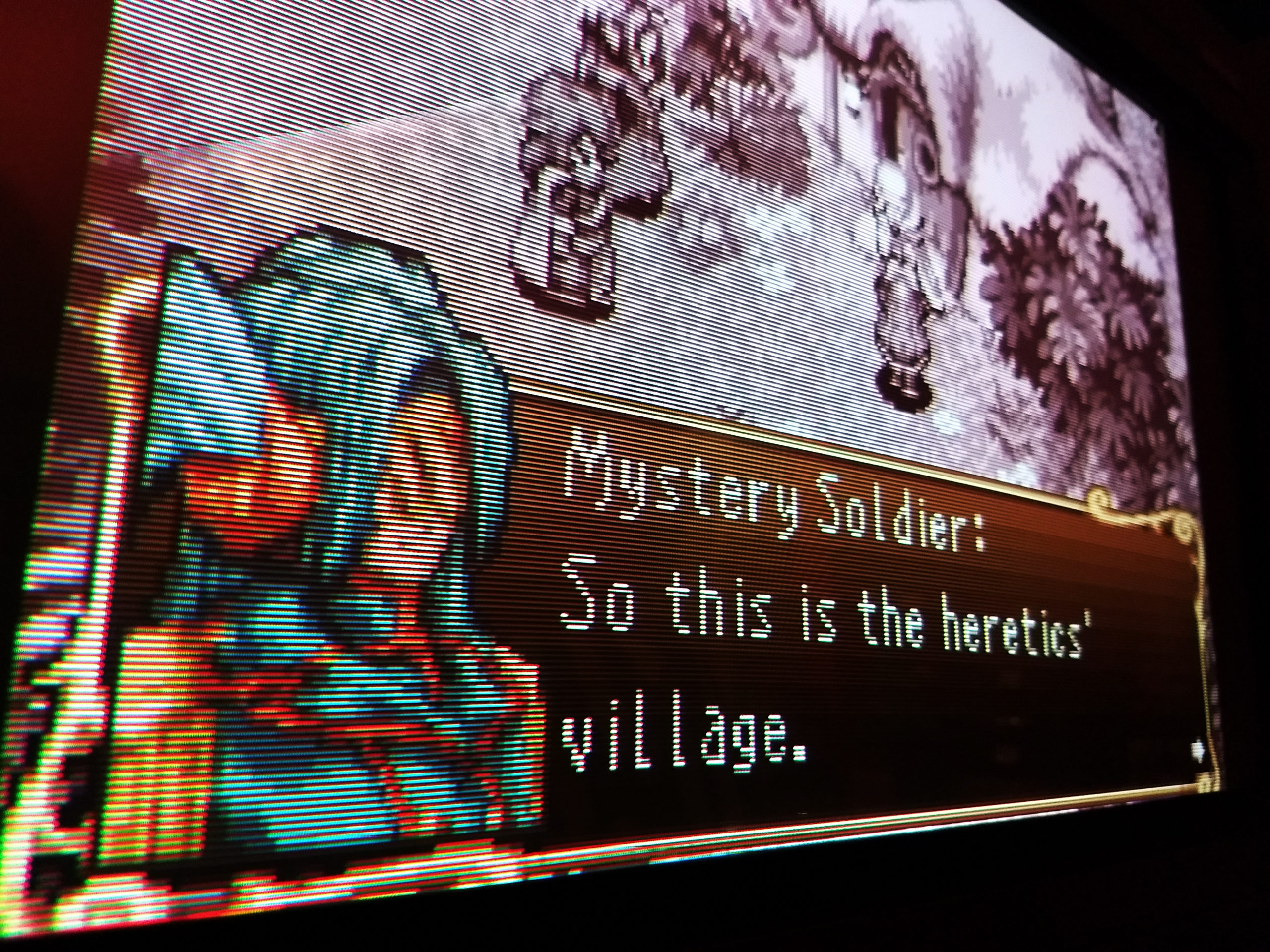

Sword of Mana CRT scanlines
Sword of Mana, le magnifique remake de Seiken Densetsu

Bonus: Merci Nintendo pour mes sauvegardes

Vous non plus vous ne voulez pas perdre tous vos Rank A dans Sonic Adventure 2 ? Alors achetez une carte mémoire dédiée aux jeux JP, et séparez l’utilisation des cartes entre JP et US/PAL.

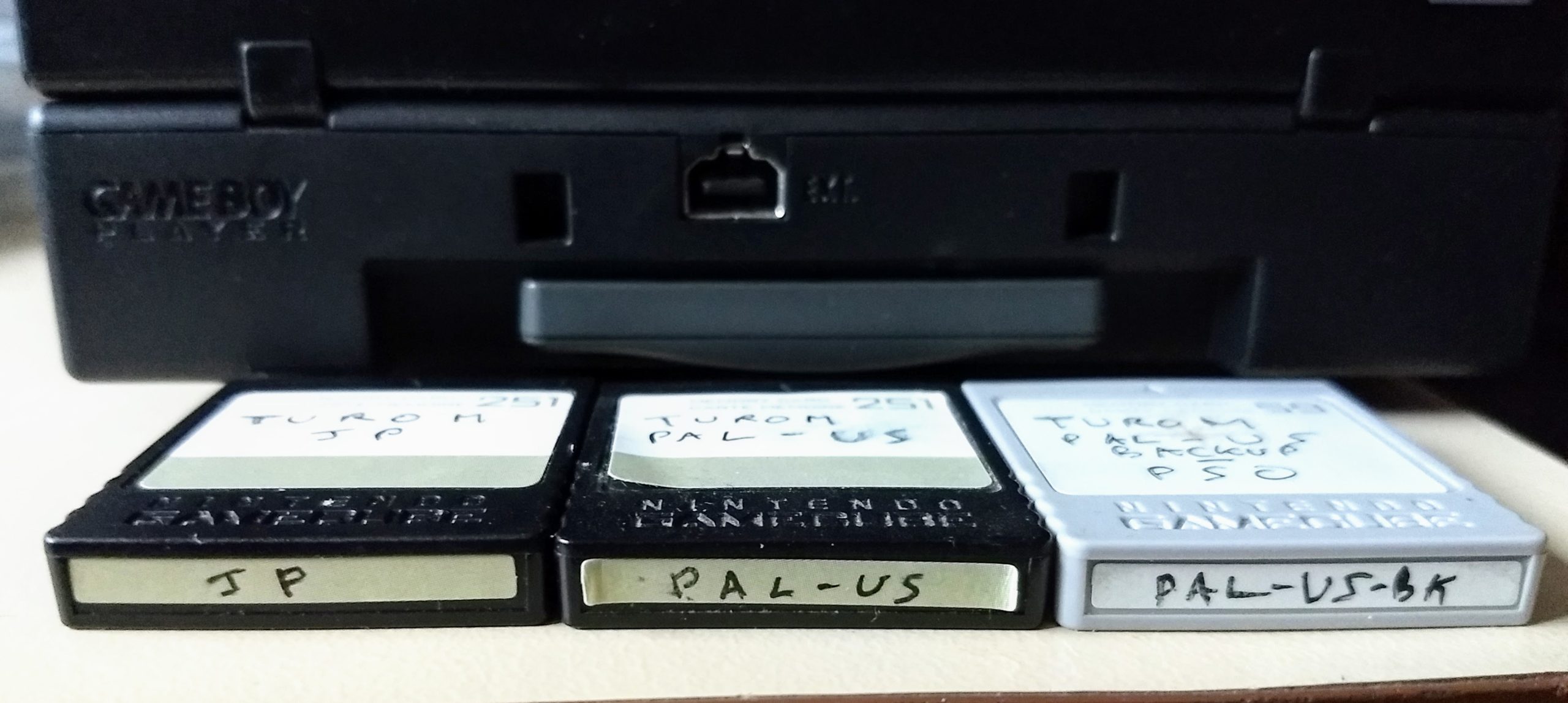

GameCube Memory Cards
Je crois que la carte de droite a 20 ans et a encore mon perso de PSO II…

En effet si un jeu JP détecte une carte mémoire avec des sauvegardes venant d’un jeu avec des caractères latins, le jeu formatera la carte pour pouvoir écrire ses propres fichiers avec caractères JP. Vous me remercierez d’avance hein !

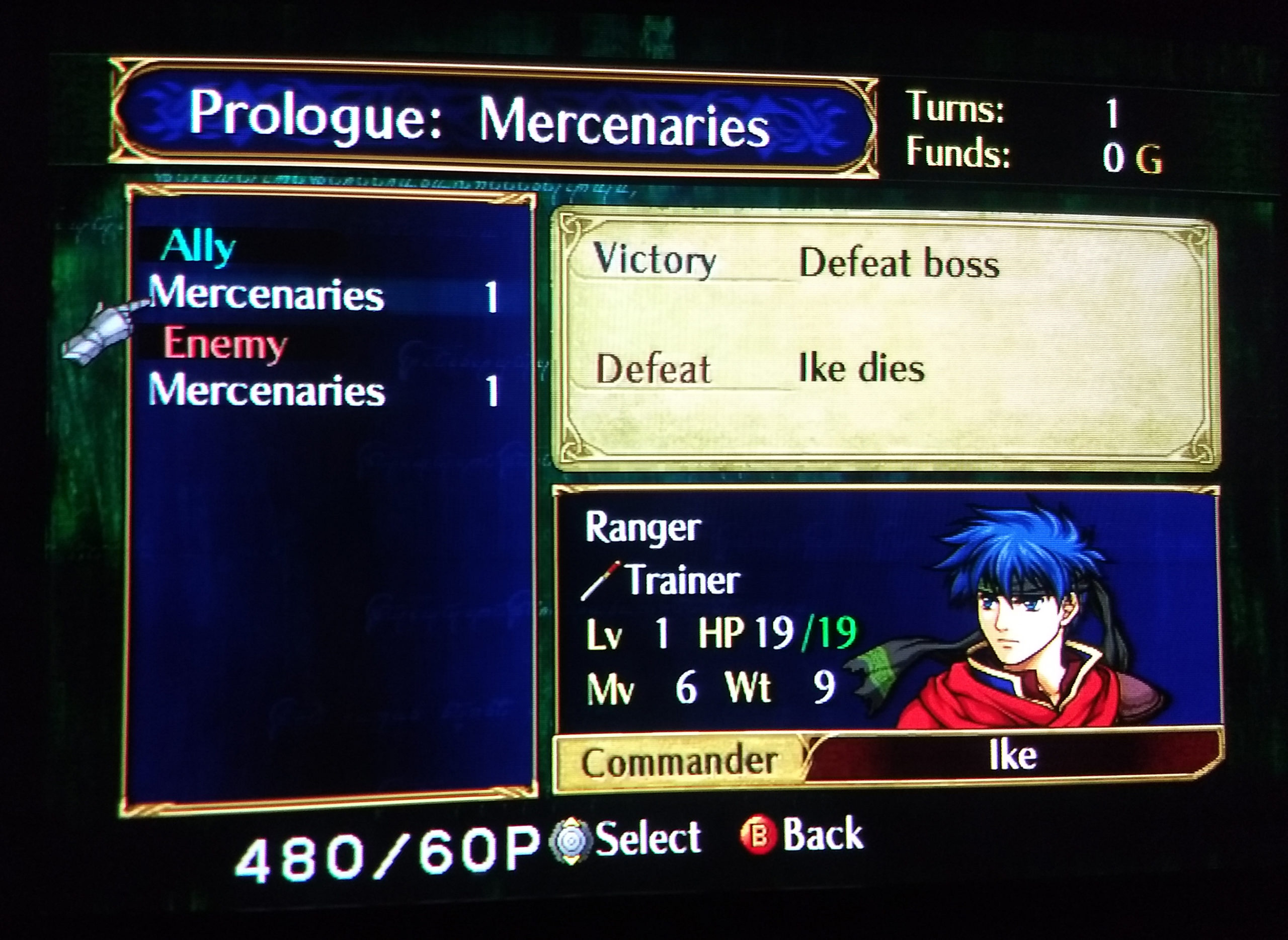

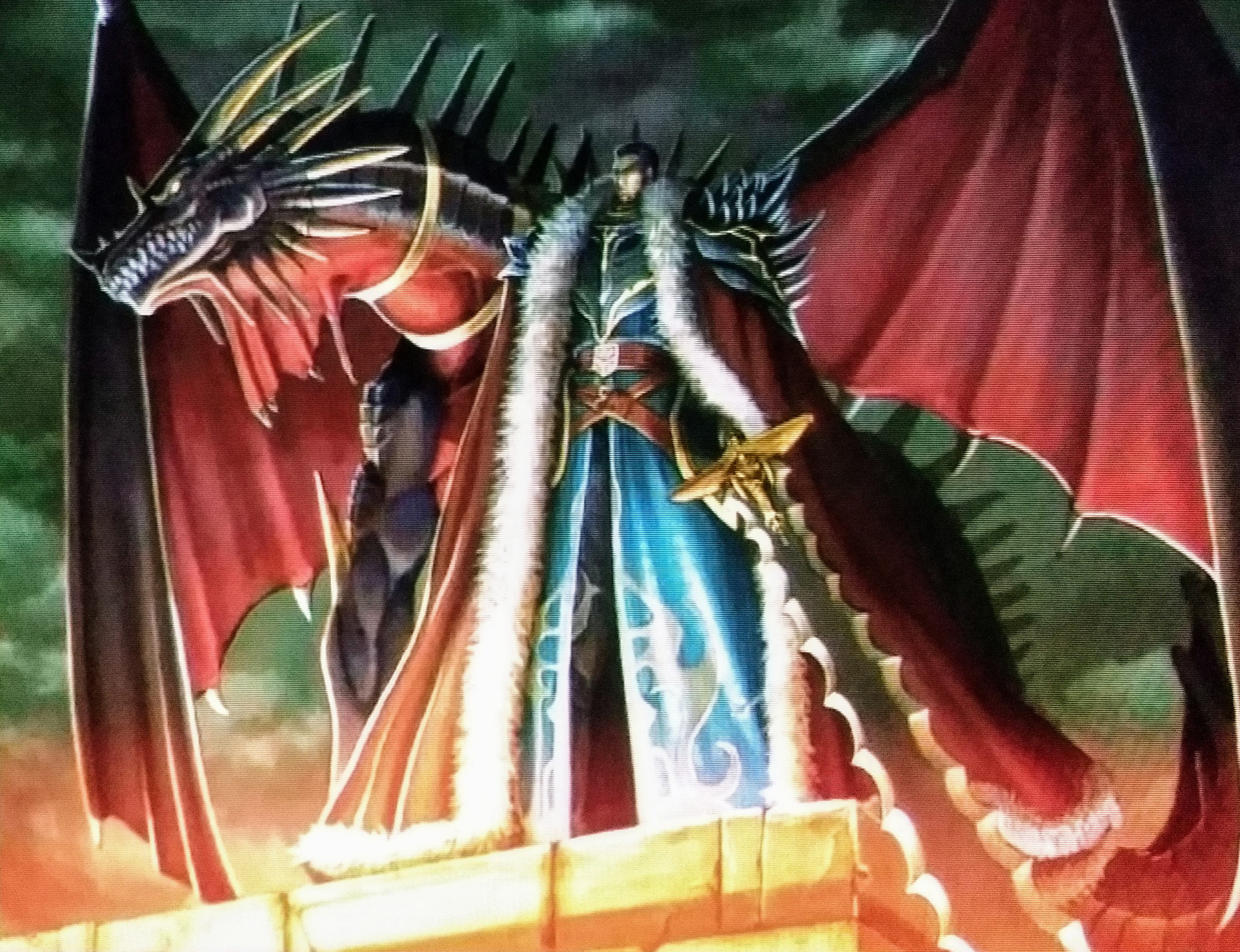

FE9 Ashnard 480p GameCube BVM
Intro de Fire Emblem 9 en 480p <3

Voilà qui conclut cet article sur le GameCube. C’est une super machine, avec les outils homebrew il est possible d’avoir une expérience de qualité dans à peu près n’importe quel setup, le principal frein restant étant le câble component mais la communauté travaille d’arrache-pied pour rendre accessible cette bibliothèque de jeux cultes au plus grand nombre, donc c’est que du positif pour la suite.

J’ai encore des choses à montrer sur cette console notamment sur de la maintenance interne à la machine, mais ça sera pour la prochaine fois !
